Nguồn gốc:
Shenzhen, Trung Quốc
Hàng hiệu:
Dothinkey
Chứng nhận:
CE
Số mô hình:
CP81

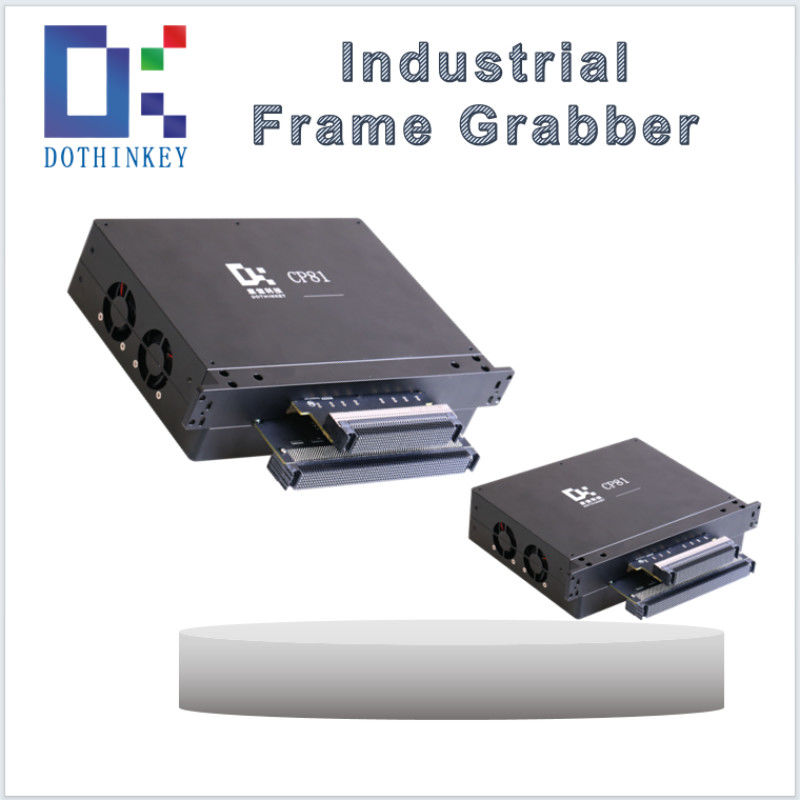

CP81 USB MIPI Capture Card với 8×39 OS và hỗ trợ thử nghiệm 8×19 LC
Đặc điểm:
1. Lấy hình ảnh tốc độ cao thông qua giao diện MIPI D-PHY 8 làn
2. Hệ thống cung cấp điện 48 kênh có thể cấu hình (8 nhóm × 6 kênh)
3. đo dòng điện đa phạm vi (10^-3 đến 10^-9 A độ phân giải
4. Giải pháp thử nghiệm cảm biến quang học 312 điểm (8 × 39 cấu hình)
5. Universal analog input để đo tín hiệu
6. Phân tích tính toàn vẹn năng lượng thông qua cảm biến điện áp đường ray
7. Kiểm tra điện áp chế độ LP để xác nhận giao diện
8- Trả thù kháng tiếp xúc thông qua phép đo Kelvin
Sơ đồ:
Kích thước:
CP81 DPS Công suất tải tối đa:
|
Kênh
|
DPS Output
Điện áp
|
Tối đa
Sản lượng
Hiện tại
|
Lưu ý
|
|
AVDD
|
0.5V-5V
|
0.5A
|
Tổng các giá trị dòng trong một kênh mô-đun duy nhất, không bao gồm VAUX, không được vượt quá 1A. Lưu ý: 1Một kênh mô-đun duy nhất có 6 kênh năng lượng DPS. nguồn cung cấp cho cấu hình người dùng. 2. Tám kênh mô-đun có tổng cộng 8X6 năng lượng DPS nguồn cung cấp cho cấu hình người dùng. 3Xin đừng vượt quá các thông số kỹ thuật được cung cấp. trong bảng này khi DPS được sử dụng, nếu không nó sẽ làm hỏng sản phẩm hoặc ảnh hưởng đến độ chính xác thử nghiệm. |
|
AVDD2
|
0.5V-5V |
0.5A
|
|
|
DVDD
|
0.5V-3.3V
|
0.8A
|
|
|
DOVDD
|
0.5V-5V
|
0.5A
|
|
|
VPP2
|
0.5V-5V
|
0.5A
|
|
|
VAUX
|
1.3V-8V
|
0.1A
|
