Nguồn gốc:
Shenzhen Trung Quốc
Hàng hiệu:
Dothinkey
Chứng nhận:
CE
Số mô hình:
UQ200

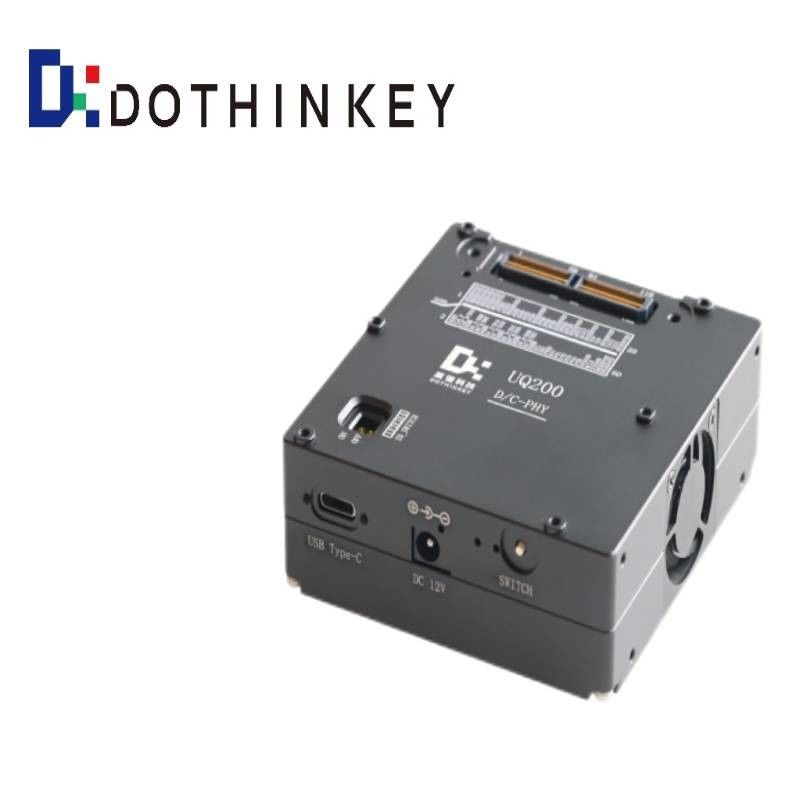

Dothinkey UQ200 Tốc độ cao MIPI D/C-PHY Image Grabber USB3.1 Series
1Các chỉ số kỹ thuật chung
| Nguồn cung cấp điện | DC12V/1A |
| Bảo vệ ESD giao diện bên ngoài | Mô hình cơ thể con người (HBM) ≥ ±2000V Mô hình máy (MM) ≥ ± 200V |
| Kích thước | 90*85*33mm |
| Tính năng tương thích Sesor | |
| Giao diện cảm biến | MIPI D-PHY CSI * 1 MIPI C-PHY CSI * 1 |
| MIPI ① | MIPI D-PHY ≥ 2,5Gbps/Lane MIPI C-PHY ≥ 3,5GSps/Trio |
| Kênh dữ liệu MIPI | MIPI D-PHY 1/2/4 Lane MIPI C-PHY 1/2/3 |
| Giao diện PC+Buffer | |
| Giao diện giao tiếp máy tính | USB3.1 GEN2 |
| Khả năng đệm | DDR4 4GB |
| Chỉ số truyền thông cảm biến | |
| Tỷ lệ I2C | 100K~1M |
| Tốc độ giao tiếp tối đa của SPI | 20Mbps |
| Đồng hồ cảm biến | 6 ~ 99MHz ± 0,1MHz |
| Mức độ IO cảm biến (theo DOVDD) |
1.2V ~ 3.3V |
| Đặc điểm của hệ điều hành | Hỗ trợ thử nghiệm hệ điều hành 29 chiều |
| PS:①Đây là tốc độ MIPI tối đa khi bảng chuyển mô-đun được kết nối trực tiếp với hộp thử nghiệm mà không cần cáp mở rộng.Tỷ lệ MIPI tối đa bị ảnh hưởng bởi cáp kéo dài và mô-đun- Ảnh hưởng kết hợp của bảng điều hòa và thiết bị cố định. | |
2Ứng dụng
Camera điện thoại di động, tốc độ cao MIPIC-PHY.
3.Thông số kỹ thuật nguồn điện có thể lập trình (DPS)
Thiết bị tích hợp một hệ thống nguồn điện có thể lập trình 7 kênh chính xác cao với các tính năng chính sau:
1) Các đầu ra điện áp đa phạm vi
AVDD/AFVCC: 0-5V điều chỉnh @ 1A tối đa
AVDD2/DVDD/VPP2: 0-3.3V điều chỉnh @ 1A tối đa
DOVDD: 0-3.3V điều chỉnh @ 500mA tối đa
VAUX: 0-8V điều chỉnh @ 1A tối đa
2)Các đặc điểm hiệu suất
Điều chỉnh điện áp chính xác cao (± 1%)
Thiết kế tiếng ồn sóng thấp
Chức năng khởi động mềm có thể lập trình
Bảo vệ chống quá điện dòng/còn điện áp
3)Tích hợp hệ thống
Điều khiển kênh độc lập
Khả năng cảm biến từ xa
Hỗ trợ đồng bộ hóa cho hoạt động đa kênh
Lưu ý: Tất cả các chỉ số hiện tại được chỉ định ở nhiệt độ xung quanh 25 °C. Việc giảm nhiệt độ có thể áp dụng ở nhiệt độ cao hơn.
