Nguồn gốc:
Shenzhen Trung Quốc
Hàng hiệu:
Dothinkey
Chứng nhận:
CE
Số mô hình:
UQ200

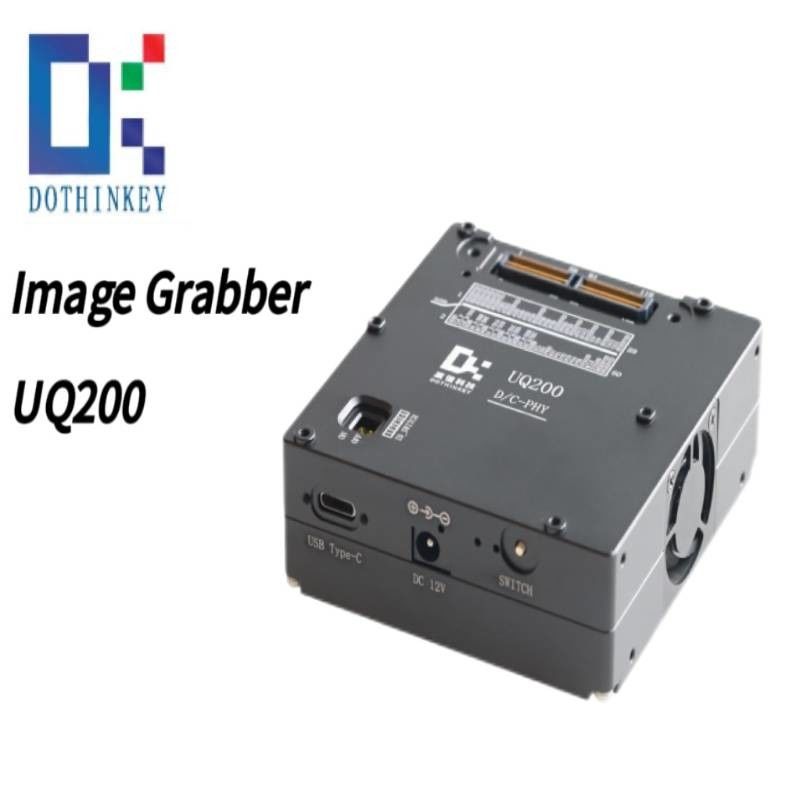

Dothinkey MIPI USB3.1 Series Image Grabber Điện DC12V / 1A
1Đặc điểm nguồn cung cấp điện DPS
Hệ thống có nguồn điện lập trình 7 kênh với các thông số kỹ thuật sau:
1)AVDD/AFVCC: đầu ra có thể điều chỉnh từ 0 đến 5V, hỗ trợ đến 1A
2)AVDD2/DVDD/VPP2: đầu ra có thể điều chỉnh từ 0 đến 3,3V, hỗ trợ đến 1A
3) DOVDD: đầu ra điều chỉnh từ 0 đến 3,3V, hỗ trợ đến 0,5A
4) VAUX: đầu ra điều chỉnh từ 0 đến 8V, hỗ trợ đến 1A
Tất cả các kênh cung cấp điều chỉnh điện áp chính xác cao cho cấu hình hệ thống linh hoạt.
2Các chỉ số kỹ thuật chung
| Các chỉ số kỹ thuật chung | |
| Nguồn cung cấp điện | DC12V/1A |
| Bảo vệ ESD giao diện bên ngoài | Mô hình cơ thể con người (HBM) ≥ ±2000V Mô hình máy (MM) ≥ ± 200V |
| Kích thước | 90*85*33mm |
| Tính năng tương thích Sesor | |
| Giao diện cảm biến | MIPI D-PHY CSI * 1 MIPI C-PHY CSI * 1 |
| MIPI ① | MIPI D-PHY ≥ 2,5Gbps/Lane MIPI C-PHY ≥ 3,5GSps/Trio |
| Kênh dữ liệu MIPI | MIPI D-PHY 1/2/4 Lane MIPI C-PHY 1/2/3 |
| Giao diện PC+Buffer | |
| Giao diện giao tiếp máy tính | USB3.1 GEN2 |
| Khả năng đệm | DDR4 4GB |
| Chỉ số truyền thông cảm biến | |
| Tỷ lệ I2C | 100K~1M |
| Tốc độ giao tiếp tối đa của SPI | 20Mbps |
| Đồng hồ cảm biến | 6 ~ 99MHz ± 0,1MHz |
| Mức độ IO cảm biến (theo DOVDD) |
1.2V ~ 3.3V |
| Đặc điểm của hệ điều hành | Hỗ trợ thử nghiệm hệ điều hành 29 chiều |
| PS:①Đây là tốc độ MIPI tối đa khi bảng chuyển mô-đun được kết nối trực tiếp với hộp thử nghiệm mà không cần cáp mở rộng.Tỷ lệ MIPI tối đa bị ảnh hưởng bởi cáp kéo dài và mô-đun- Ảnh hưởng kết hợp của bảng điều hòa và thiết bị cố định. | |
