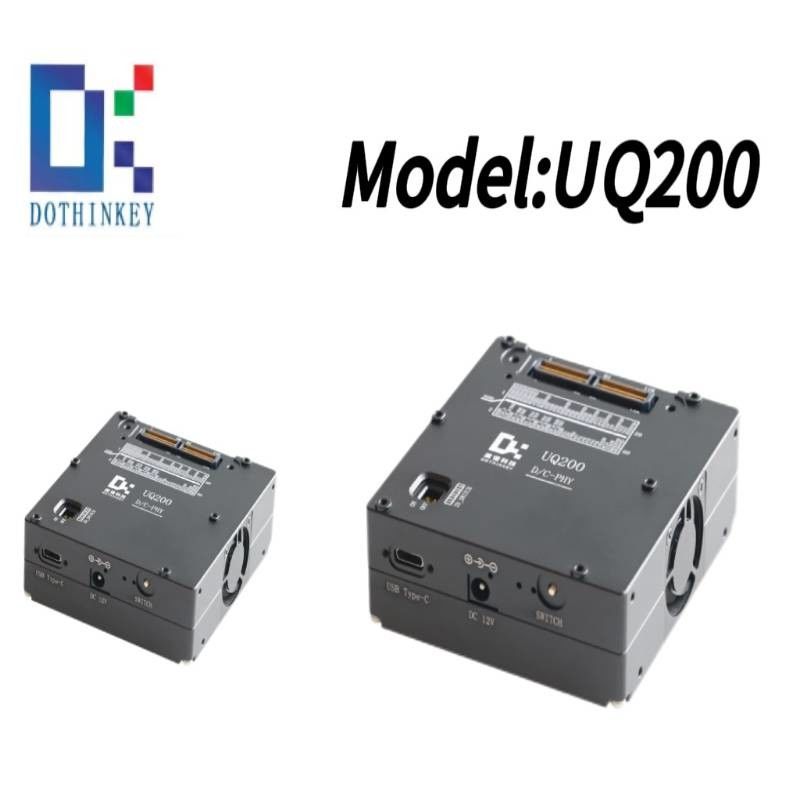

UQ200 Dothinkey Cho Máy ảnh Điện thoại di động Thẻ chụp MIPI tốc độ cao

Ứng dụng UQ200 cho máy ảnh điện thoại di động, MIPIC-PHY tốc độ cao.

1.Các thông số kỹ thuật kết nối mặt đất
Bộ cảm biến hình ảnh UQ200 kết hợp hai miền mặt đất (AGND và DGND). Khi thực hiện một chương trình mặt đất thống nhất, cả AGND và DGND có thể chia sẻ một kết nối chung với đầu cuối mặt đất của bộ cảm biến.

2Cấu hình giao diện.I2C
Các kháng cự kéo lên có thể lập trình tích hợp (có thể chọn 560Ω, 1.5kΩ hoặc 4.7kΩ; mặc định của nhà máy là 1.5kΩ) được cung cấp trên các đường I2C, tham chiếu đến DOVDD.Sự kháng cự kéo lên có thể được điều chỉnh năng động thông qua điều khiển firmware.

3Giao diện lập trình.GPIO
Với chức năng cấu hình phần mềm, mỗi GPIO kết hợp một pull-up 4,7kΩ đến DOVDD.

4Các cân nhắc cơ bản của hệ thống
Được thiết kế độc quyền cho phân phối điện ngoại vi (khu vực mặt đất của hệ thống), thiết bị đầu cuối này phải được cách ly với mạng mặt đất cảm biến để duy trì khả năng thử nghiệm mở / ngắn thích hợp.

5- Quản lý Pin được giữ lại
Được dành riêng cho việc sử dụng hệ thống nội bộ, các chân này kết hợp định tuyến nội bộ độc quyền.

6Biểu đồ mô tả giao diện mô-đun sản phẩm
