Dothinkey High Speed Image Grabber UQ200 USB3.0 Series MIPI Frame Grabber

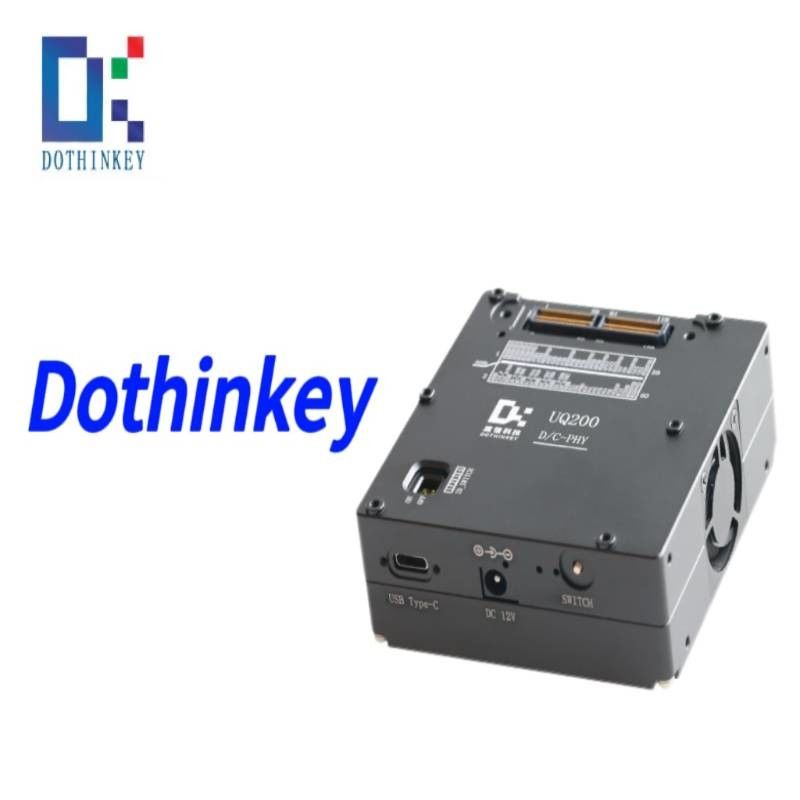

Dothinkey High Speed Image Grabber UQ200 USB3.0 Series

1Ứng dụng

Đối với thử nghiệm máy ảnh C-PHY tốc độ cao. Trình gỡ lỗi, xác minh và thử nghiệm C-PHY tốc độ cao.

1) Tốc độ truyền

Tốc độ truyền tối đa 750MB/s
C-PHY 3,5GSps/Trio
D-PHY 2.5Gbps/Lane
Giao thông USB3.1

2.Hướng dẫn thiết kế

1) Hướng dẫn kết nối GND
Bộ cảm biến hình ảnh dòng UQ200 cung cấp hai loại GND (AGND và DGND).

2) cấu hình kháng cự kéo lên I2C
Các chân I2C có các kháng cự kéo lên có thể lập trình nội bộ (4.7KΩ, 1.5KΩ và 560Ω tùy chọn, mặc định 1.5KΩ) kéo lên DOVDD. Người dùng có thể cấu hình kháng cự thông qua các chức năng phần mềm khi cần thiết.

3) Cấu hình chức năng GPIO
Các chân GPIO hỗ trợ cấu hình chức năng linh hoạt, với điện trở kéo lên 4,7KΩ bên trong cho DOVDD. Người dùng có thể xác định chức năng của chúng thông qua phần mềm dựa trên các yêu cầu ứng dụng.

4) Các biện pháp phòng ngừa GND cấp hệ thống
Pin này dành riêng cho nguồn cung cấp điện ngoại vi (GND cấp hệ thống) và không được kết nối trực tiếp với GND của cảm biến. Làm như vậy có thể can thiệp vào chức năng thử nghiệm Open/Short (OS).

5) Chế độ xử lý pin được lưu trữ
Chiếc chân này được dành riêng cho sử dụng bên trong và có các kết nối bên trong đặc biệt.

3Biểu đồ phân bố giao diện bên ngoài

4.UQ200 Quan điểm chính
