Nguồn gốc:
Shenzhen, Trung Quốc
Hàng hiệu:
Dothinkey
Chứng nhận:
CE
Số mô hình:
CP20

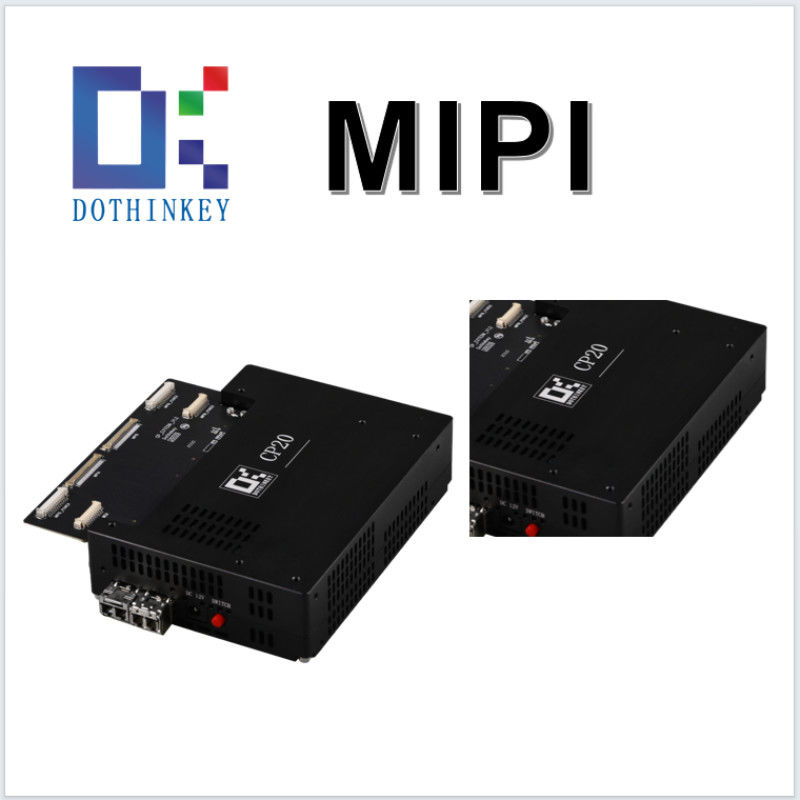

Máy thu khung hình ô tô MIPI CSI giao diện quang cho các giải pháp DSP
Đặc điểm:
1. Giao diện MIPI D/C-PHY kép
Thu thập hình ảnh tốc độ cao thông qua các giao thức MIPI D-PHY / C-PHY hai kênh.
2. 2 × 5 đường ray điện có thể lập trình
10 kênh điện áp độc lập (2,2V có thể cấu hình) để tương thích nhiều cảm biến.
3. Khám phá dòng điện đa tầm
Đo chính xác từ mA đến nA với phạm vi sai < 1%.
4. Kiểm tra hệ điều hành kênh 66
Khám phá lỗi mở / ngắn trên 66 đường dẫn tín hiệu.
5. ID sản phẩm có thể lập trình
Nhận dạng thiết bị duy nhất để tích hợp hệ thống tự động.
6. Analog Signal Interface
Đầu vào điện áp / dòng ngoài cho chẩn đoán phụ trợ.
7. Giám sát điện áp cảm biến
Đo đường ray trong thời gian thực (chính xác ± 0,5%).
8. Bồi thường 4-Wire Kelvin
Kiểm tra điện áp từ xa để loại bỏ hiệu ứng kháng cự đường dây.
Sơ đồ:
Kích thước:
CP20 Thông số kỹ thuật sản phẩm:
| Số pin | Tên pin | Loại chân | Chức năng |
| A14 | A_AGND | Sức mạnh | Bộ cảm biến hình ảnh GND tương tự |
| A15 | A_AVDD2 | Sức mạnh | Bộ cảm biến hình ảnh GND tương tự |
| A16 | A_AVDD2 | Sức mạnh | Nguồn điện tương tự của cảm biến hình ảnh |
| A17 | A_AVDD2 | Sức mạnh | Nguồn điện tương tự của cảm biến hình ảnh |
| A18 | A_AVDD2_FB | Nhập | Bộ cảm biến hình ảnh nguồn điện tương tự từ xa Kelvin bù phản hồi chân |
| A19 | A_DGND | Sức mạnh | Bộ cảm biến hình ảnh GND tương tự |
| A20 | A_ADC1 | Nhập | Pin đo điện áp tham chiếu cảm biến hình ảnh |
| A21 | A_ADC2 | Nhập | Pin đo điện áp tham chiếu cảm biến hình ảnh |
| A22 | A_ADC3 | Nhập | Pin đo điện áp tham chiếu cảm biến hình ảnh |
| A23 | A_ADC4 | Nhập | Pin đo điện áp tham chiếu cảm biến hình ảnh |
| A24 | A_DGND | Sức mạnh | Bộ cảm biến hình ảnh GND tương tự |
| A25 | A_POL | I/O | Bộ cảm biến hình ảnh kỹ thuật số GND |
| A26 | B_DOVDD | Sức mạnh | Bộ cảm biến hình ảnh 10 nguồn cung cấp năng lượng. |
