Nguồn gốc:
Thâm Quyến, Trung Quốc
Hàng hiệu:
Dothinkey
Số mô hình:
GX4

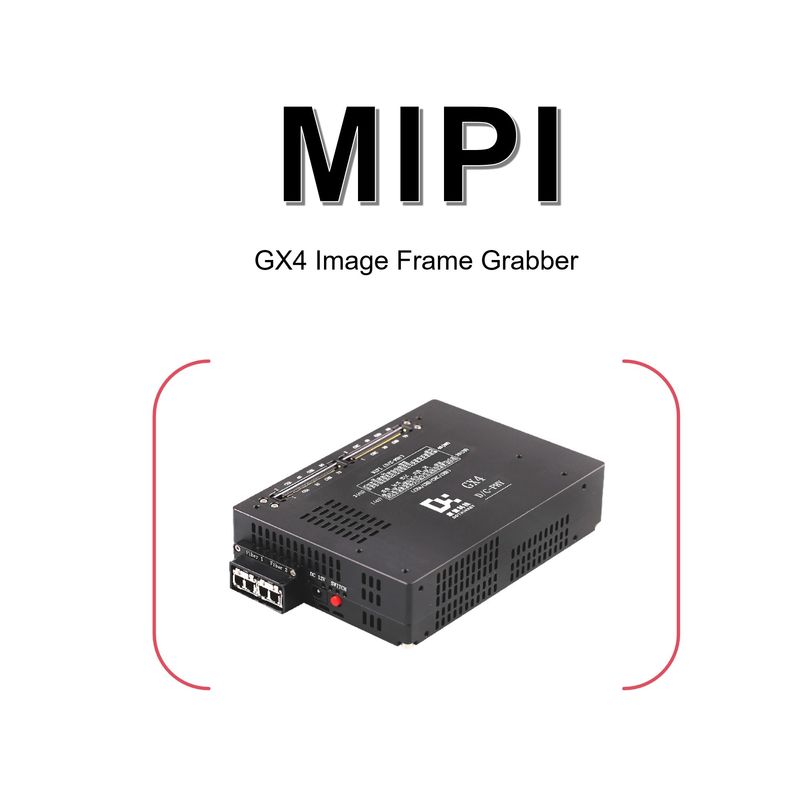

Mô-đun máy ảnh điện thoại di động Image Frame Grabber
Dothinkey chủ yếu tham gia vào Image Frame Grabber, Camera Frame Grabber, Car Camera Frame Grabber và các ngành khác nhau.
|
Thông số kỹ thuật điện |
|||
|
Nguồn cung cấp điện |
DC12V/3A |
||
|
Bảo vệ ESD giao diện bên ngoài |
Mô hình cơ thể con người (HBM) ≥ ± 4000V |
||
|
Kích thước |
|||
|
Cao |
35mm ± 0.2mm |
||
|
Chiều rộng |
100mm ± 0.2mm |
||
|
Chiều dài |
140mm ± 0.2mm |
||
|
Tính năng tương thích với cảm biến |
|||
|
Giao diện cảm biến |
MIPI D-PHY CSI;MIPI C-PHY CSI |
||
|
Tỷ lệ tối đa MIPI |
GX4/GX4E |
CHA/CHB |
MIPI D-PHY1.9Gbps/Lane MIPI C-PHY1.9Gsps/Trio |
|
CHC/CHD |
MIPI D-PHY1.9Gbps/Lane MIPI C-PHY1.5Gsps/Trio |
||
|
Kênh dữ liệu MIPI |
4C,4D,3D+1C,3C+1D&2D+2C MIPI D-PHY 1/2/4 Lane MIPI C-PHY 1/2/3 |
||
|
Đặc điểm DPS |
|||
|
Hỗ trợ 28 nguồn cung cấp năng lượng điều chỉnh |
Cung cấp nguồn điện độc lập 4X7, trong đó đường 4X4 có thể điều chỉnh 0,8-3,3V, công suất lái tối đa 1A; đường 4X2 có thể điều chỉnh 0,8-5V, công suất lái tối đa 1A, đường 4X1 0.8-8V điều chỉnh, khả năng lái xe tối đa là 3A. |
||
|
Tính năng hệ điều hành |
|||
|
Hỗ trợ thử nghiệm hệ điều hành 4X29 |
|||
|
PC Interface & Buffer |
|||
|
Giao diện giao tiếp máy tính |
Giao diện sợi quang 10G* 2 |
||
|
Khả năng đệm |
DDR4_16Gbit |
||
|
Đánh giá điện áp |
|||
|
Đánh giá điện áp LP |
Phạm vi đo: 0 ~ 1,4V, độ chính xác: ± 10mV |
||
|
Cảm biến GPIO đo điện áp |
Phạm vi đo: 0 ~ 3.3V, độ chính xác: ± 20mV |
||
|
Tính năng LC |
|||
|
Hỗ trợ thử nghiệm LC kênh 4X29 |
|||
|
Chỉ số truyền thông cảm biến |
|||
| I2C rate |
100k.-1M |
||
|
SPI Tần số truyền thông tối đa |
20MHz |
||
|
Đồng hồ cảm biến |
6 - 99MHz±0,01MHz |
||
|
Mức độ IO cảm biến (sau DOVDD) |
1.2 - 3.3V |
||
