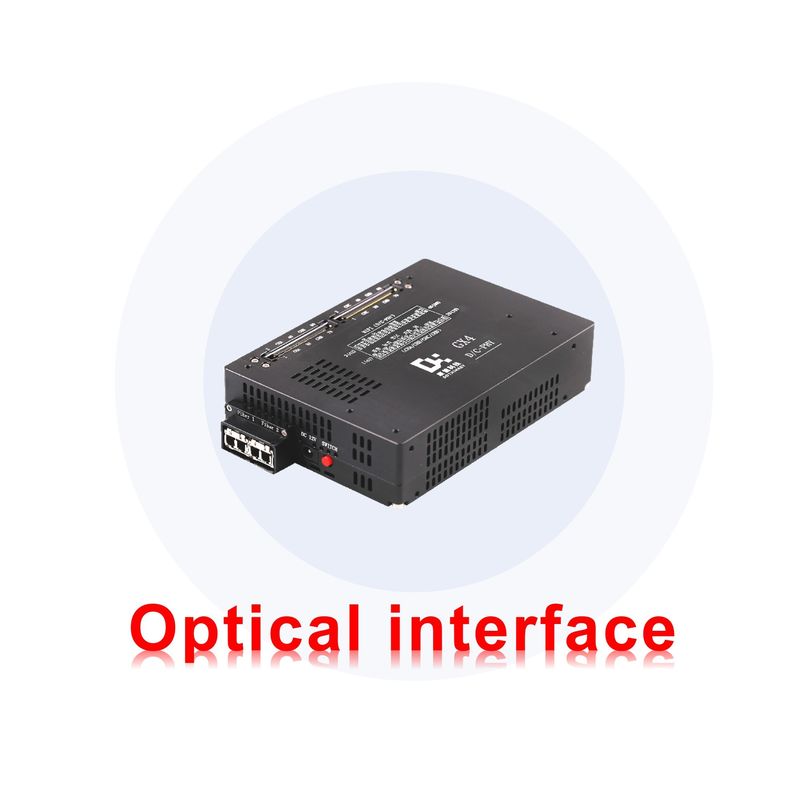

Dothinkey hỗ trợ Grabber khung hình ảnh quang học cho phép đo điện áp LP

Hỗ trợ cho máy thu khung hình ảnh đo điện áp LP

Việc đo điện áp LP được hỗ trợ bởi Dothinkey GX4 Image Frame Grabber có nghĩa là Image Frame Grabber có thể đo điện áp trong trạng thái LP (Low Power) trong giao diện MIPI PHY.Sau đây là mô tả chi tiết về đo điện áp LP:

Định nghĩa
Giao diện MIPI PHY là một thông số kỹ thuật lớp vật lý giao diện bộ xử lý ngành công nghiệp di động phổ biến được sử dụng để kết nối bộ xử lý với các thiết bị ngoại vi như máy ảnh, màn hình, v.v.Trong giao diện MIPI PHY, có hai chế độ truyền dữ liệu, HS (Tốc độ cao) và chế độ LP, đó là một chế độ truyền thông năng lượng thấp chủ yếu được sử dụng để truyền tín hiệu điều khiển và một lượng nhỏ dữ liệu.đo điện áp LP là đo điện áp của các tín hiệu có liên quan của giao diện MIPI PHY trong chế độ LP để đảm bảo rằng giá trị điện áp nằm trong phạm vi được chỉ định, để đảm bảo giao tiếp bình thường và hoạt động ổn định của giao diện và thiết bị.

Phạm vi đo và độ chính xác
Nguyên tắc đo
đo điện áp LP chủ yếu thông qua mạch phát hiện điện áp chính xác trong Image Frame Grabber,lấy mẫu và khuếch đại đầu ra hoặc đầu vào tín hiệu điện áp từ giao diện MIPI PHY trong chế độ LP, và sau đó sử dụng bộ chuyển đổi analog-điện tử để chuyển đổi tín hiệu điện áp tương tự được lấy mẫu thành tín hiệu kỹ thuật số,và sau đó cuối cùng thông qua các thuật toán đo lường tích hợp để xử lý và phân tích tín hiệu kỹ thuật số, để có được giá trị điện áp LP chính xác.

Tầm quan trọng và kịch bản ứng dụng
Kiểm tra chất lượng: Trong quá trình sản xuất các thiết bị MIPI,đo điện áp LP có thể được sử dụng để phát hiện xem điện áp LP của chip và module có đáp ứng các yêu cầu thiết kế và tiêu chuẩn công nghiệp, để phát hiện kịp thời các vấn đề về chất lượng trong quá trình sản xuất và đảm bảo sự nhất quán của chất lượng sản phẩm.

Giải quyết sự cố: Khi các thiết bị MIPI có sự bất thường trong giao tiếp, trục trặc chức năng và các vấn đề khác, đo điện áp LP có thể giúp các kỹ sư nhanh chóng xác định nguyên nhân của vấn đề,xác định xem nó là mạch giao diện, nguồn cung cấp điện hoặc bản thân chip, để thực hiện bảo trì và gỡ lỗi có mục tiêu.

R & D debugging: Trong giai đoạn R & D của thiết bị MIPI, nhân viên R & D có thể tối ưu hóa và điều chỉnh thiết kế mạch và chiến lược quản lý điện dựa trên kết quả đo điện áp LP,để cải thiện hiệu suất và sự ổn định của thiết bị, và đảm bảo rằng thiết bị có thể hoạt động đáng tin cậy trong các điều kiện hoạt động khác nhau.

Xét nghiệm tương thích: Vì các thiết bị MIPI từ các nhà cung cấp khác nhau có thể có một số khác biệt,LP đo điện áp có thể đánh giá khả năng tương thích giữa các thiết bị khác nhau để đảm bảo rằng chúng hoạt động đúng cách trong quá trình kết nối và liên lạc, và tránh sự cố tương thích do sự không phù hợp điện áp và các vấn đề khác.
