Dùng nhiều nguồn cung cấp điện Image Frame Grabber DC12V 3A DDR4_16Gbit Capacity Buffer

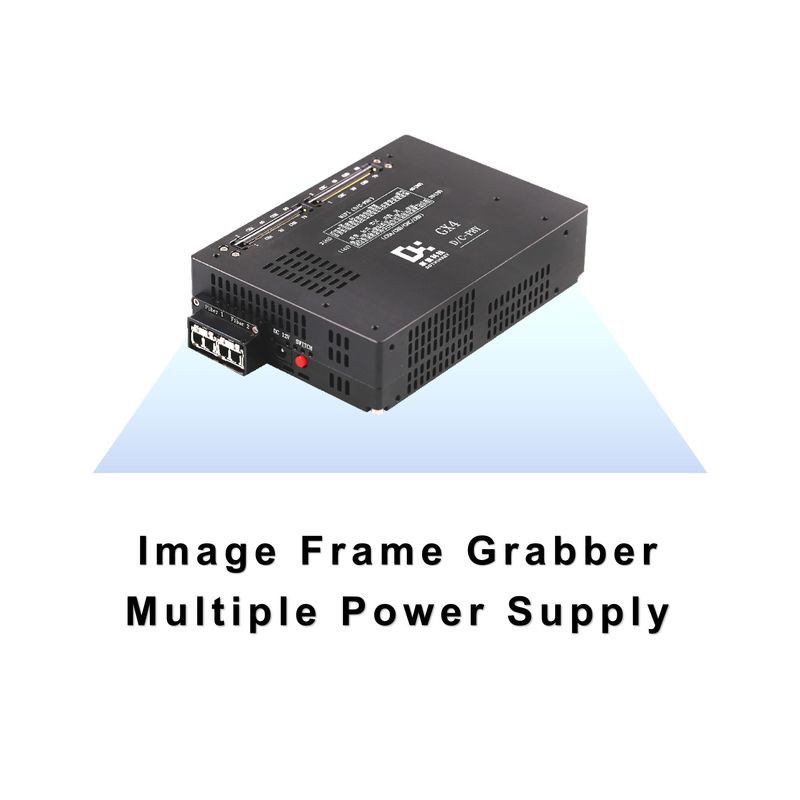

Multiple Power Supply Image Frame Grabber

Sau đây là ý nghĩa của các thông số liên quan đến kênh MIPI này trong GX4 Image Frame Grabber:

Giá trị kênh MIPI
4C: Chỉ ra rằng có 4 kênh C-PHY.
4D: Chỉ ra rằng có 4 kênh D-PHY.
3D + 1C: Chỉ ra rằng có 3 kênh D-PHY và 1 kênh C-PHY.
3C + 1D: Chỉ ra rằng có 3 kênh C-PHY và 1 kênh D-PHY.
2D + 2C: Chỉ ra rằng có 2 kênh D-PHY và 2 kênh C-PHY.

MIPI D-PHY 1/2/4 Lane

D-PHY:

Một tiêu chuẩn giao diện lớp vật lý thường được sử dụng để truyền dữ liệu tốc độ cao giữa các bộ xử lý ứng dụng di động và các thiết bị ngoại vi như máy ảnh và màn hình.

Lane:

Trong D-PHY, dữ liệu được truyền qua một làn đường, mỗi làn đường bao gồm một cặp đường tín hiệu khác biệt. 1/2/4 Lane có nghĩa là 1, 2 hoặc 4 làn được hỗ trợ cho việc truyền dữ liệu tương ứng.

MIPI C-PHY 1/2/3

C-PHY:

Một tiêu chuẩn giao diện lớp vật lý mới được Liên minh MIPI giới thiệu, với hiệu quả truyền dữ liệu và băng thông cao hơn so với D-PHY.

Trio:

Trong C-PHY, dữ liệu được truyền qua một nhóm ba đường truyền tín hiệu (tức là Trio) thay vì sử dụng các cặp chênh lệch như trong D-PHY. 1/2/3 Trio có nghĩa là nó hỗ trợ truyền dữ liệu trên 1, 2,hoặc 3 Trios, tương ứng
