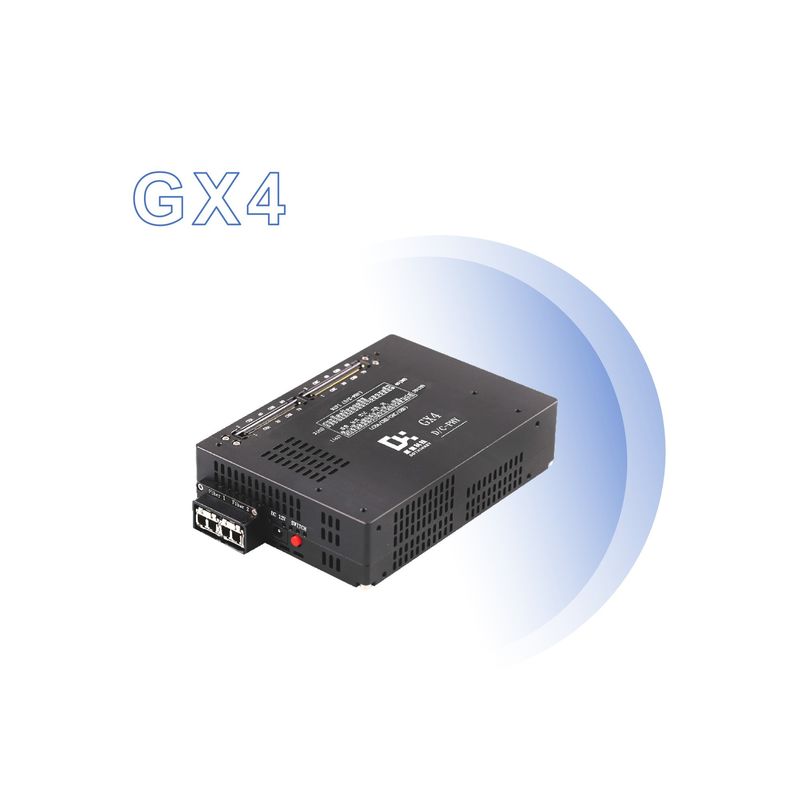

Dothinkey Camera Function Test Image Frame Grabber 10G Fiber Optic Interface

Camera Function Test Image Frame Grabber Dothinkey

Dothinkey Image Frame Grabber có thể kiểm tra các chức năng sau của mô-đun máy ảnh:

1- Thu thập và truyền hình ảnh

Kiểm tra kênh MIPI:

Dothinkey UC930, MU960Pro và các Image Grabber khác hỗ trợ kênh MIPI tốc độ cao, có thể kiểm tra truyền dữ liệu dưới số lượng Lane khác nhau, chẳng hạn như hỗ trợ cao nhất cho 4LANE,băng thông dữ liệu lên đến 1.5Gbps/LANE hoặc 1.6Gbps/LANE, v.v. để đảm bảo sự ổn định và chính xác của mô-đun máy ảnh trong truyền dữ liệu tốc độ cao.

Kiểm tra mô-đun cổng song song:

Hỗ trợ thử nghiệm mô-đun cổng song song tiêu chuẩn, chiều rộng bit cổng song song có thể hỗ trợ lên đến 16bit, đáp ứng các yêu cầu thử nghiệm của các mô-đun máy ảnh cổng song song truyền thống.

Xét nghiệm mô-đun DVS:

Hỗ trợ thử nghiệm mô-đun DVS, và chiều rộng bit của mô-đun DVS song song có thể hỗ trợ lên đến 16bit,có thể được sử dụng để kiểm tra hiệu suất thu thập dữ liệu và truyền tải của các mô-đun máy ảnh dựa trên công nghệ DVS.

Hỗ trợ định dạng hình ảnh:

Hỗ trợ nhiều định dạng hình ảnh khác nhau, chẳng hạn như RGB565, YUV422, RAW8, RAW10, RAW12, RAW14, RAW16, v.v.có thể đánh giá toàn diện khả năng xử lý và phát ra các định dạng hình ảnh khác nhau của mô-đun máy ảnh.

2. nguồn cung cấp điện và phát hiện hiện tại
Cung cấp và phát hiện nhiều nguồn điện:

Ví dụ, UC930 Image Frame Grabber có bảy nguồn điện cảm biến DC kỹ thuật số độc lập chính xác cao và tiếng ồn thấp,có thể cung cấp nguồn điện chính xác cho các bộ phận khác nhau của mô-đun máy ảnh và phát hiện dòng điện chờ của mỗi nguồn điện, chẳng hạn như AVDD, DOVDD, VPP2, vv, và một số kênh cung cấp điện cũng hỗ trợ nguồn cung cấp điện và thu thập hiện tại của mô-đun TOF.

Độ chính xác phát hiện dòng điện cao:

Một số Image Frame Grabber được trang bị công nghệ phát hiện hiện tại ở mức các thiết bị chính xác, với độ phân giải tối thiểu là 10nA, có thể đo chính xác động lực,Điện tĩnh và chờ của cảm biến, giúp đánh giá hiệu suất tiêu thụ năng lượng và khả năng quản lý năng lượng của mô-đun máy ảnh.

3. Khám phá mạch mở và mạch ngắn
Xét nghiệm hệ điều hành chính xác cao:

Được trang bị công nghệ phát hiện mở / ngắn chính xác cao, Image Frame Grabber hỗ trợ phát hiện mạch mở / ngắn đa kênh,chẳng hạn như hộp thử nghiệm F22Pro hỗ trợ thử nghiệm hệ điều hành 292 kênh, Image Frame Grabber hỗ trợ thử nghiệm hệ điều hành 294 kênh và Image Frame Grabber hỗ trợ phát hiện mạch mở / mạch ngắn lên đến 33 kênh,và có thể xác định chính xác các vấn đề mạch mở / mạch ngắn trong kết nối phần cứng thông qua cài đặt linh hoạt của điện áp thử nghiệm và dòng thử nghiệm của OS. Thông qua cài đặt điện áp thử nghiệm OS linh hoạt và cài đặt hiện tại thử nghiệm,nó có thể xác định chính xác các vấn đề mạch mở và mạch ngắn trong kết nối phần cứng và đảm bảo chất lượng kết nối mạch của mô-đun máy ảnh.

4. Thử nghiệm chức năng đặc biệt
Hỗ trợ TOF Module:

Nó hỗ trợ nguồn cung cấp điện và thu thập hiện tại của mô-đun TOF, chẳng hạn như MU960Pro, UC930 và các Image Frame Grabber khác, có thể đáp ứng các yêu cầu thử nghiệm của mô-đun máy ảnh TOF trong việc tìm phạm vi,Mô hình 3D và các ứng dụng khác.

Thử nghiệm kháng cự nhỏ:

F22Pro và GQ4A Image Frame Grabber hỗ trợ đo kháng cự nhỏ, phù hợp với thử nghiệm kháng cự của khung mô-đun,và có thể phát hiện chất lượng hàn và sức đề kháng tiếp xúc của khung hỗ trợ mô-đun, để đảm bảo độ tin cậy của kết nối điện của module.

I3C Bus Communication:

Một số Image Frame Grabber hỗ trợ các chế độ giao tiếp I3C SDR, chẳng hạn như F22Pro, GQ4A, vv, hỗ trợ giao tiếp tốc độ cao giữa các mô-đun máy ảnh và máy chủ,và đáp ứng nhu cầu trong tương lai của các mô-đun máy ảnh cho tốc độ truyền dữ liệu cao hơn và các giao thức truyền thông hiệu quả hơn.

Điều chỉnh điện áp ngưỡng LP:

Nó hỗ trợ điều chỉnh điện áp ngưỡng LP, có thể được điều chỉnh theo điều chỉnh điện áp ngưỡng LP của các mô-đun khác nhau để chặn các mô-đun có điện áp LP không đủ điều kiện,kiểm soát chính xác chất lượng của các mô-đun, và đảm bảo sự ổn định và độ tin cậy của các mô-đun trong chế độ tiêu thụ năng lượng thấp.
