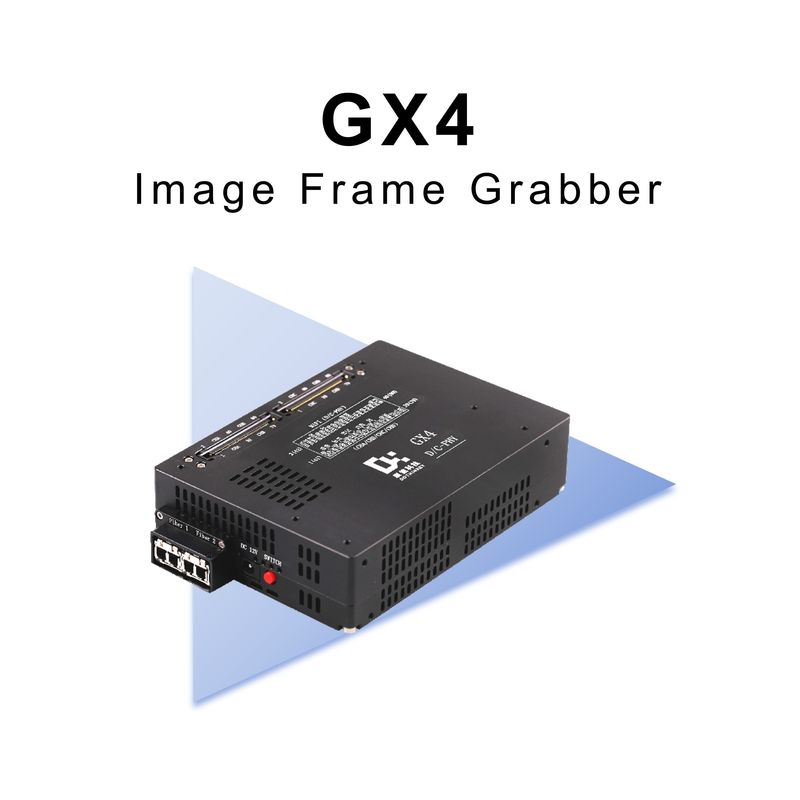

GX4 Dothinkey Frame Grabber 4 kênh D/C-PHY MIPI Frame Grabber

GX4 Image Frame Grabber giới thiệu

Dothinkey GX4 Image Frame Grabber sử dụng việc thu thập hình ảnh MIPI D / C-PHY 4 kênh với những lợi thế sau:

Tương thích cao
Hỗ trợ thử nghiệm đồng thời các mô-đun C-PHY và D-PHY, làm cho dây chuyền sản xuất linh hoạt hơn và loại bỏ nhu cầu thay thế thường xuyên Image Frame Grabber.

Điều chỉnh điện áp có thể được xác định theo ngưỡng LP của các mô-đun khác nhau, kiểm soát thẻ chính xác về chất lượng mô-đun.

Khả năng truyền dữ liệu mạnh mẽ
Tỷ lệ MIPI D-PHY lên đến 1.9Gbps / Lane, tỷ lệ MIPI C-PHY lên đến 1.5Gsps / Trio, có thể truyền dữ liệu hình ảnh ở tốc độ cao.

Thiết kế 4 kênh cho phép thu thập đồng thời nhiều dữ liệu hình ảnh để đáp ứng nhu cầu thử nghiệm của các mô-đun đa camera.

Hiệu quả thu thập và xử lý cao
Được trang bị bộ đệm DDR4_16Gbit, nó có thể tạm thời lưu trữ một lượng lớn dữ liệu hình ảnh để giảm nguy cơ mất dữ liệu và cải thiện hiệu quả thu thập và xử lý.

Giao diện kết nối tốc độ cao (module to board end connector model FX18-80P-0.8SV) đảm bảo truyền dữ liệu ổn định và đáng tin cậy.

Điều khiển độc lập đa kênh
4 kênh có thể được điều khiển độc lập và kết hợp linh hoạt để đáp ứng nhu cầu của các kịch bản thử nghiệm khác nhau.

Hỗ trợ nhiều sự kết hợp kênh, chẳng hạn như 4C, 4D, 3D + 1C, 3C + 1D hoặc 2D + 2C, v.v., thích nghi với cấu hình kênh của các mô-đun máy ảnh khác nhau.

Cải thiện hiệu quả sản xuất
Hỗ trợ ánh sáng đồng thời của 4 mô-đun, nó có thể thử nghiệm nhiều mô-đun máy ảnh cùng một lúc, cải thiện đáng kể hiệu quả sản xuất.

Được trang bị 7*4 kênh nguồn cung cấp điện điều chỉnh cảm biến, có thể đáp ứng đầy đủ các yêu cầu nguồn cung cấp điện của mô-đun và đảm bảo sự ổn định của quá trình thử nghiệm.
