Bảng thu hình ảnh MIPI với SPI 20MHz và Bồi thường Kelvin

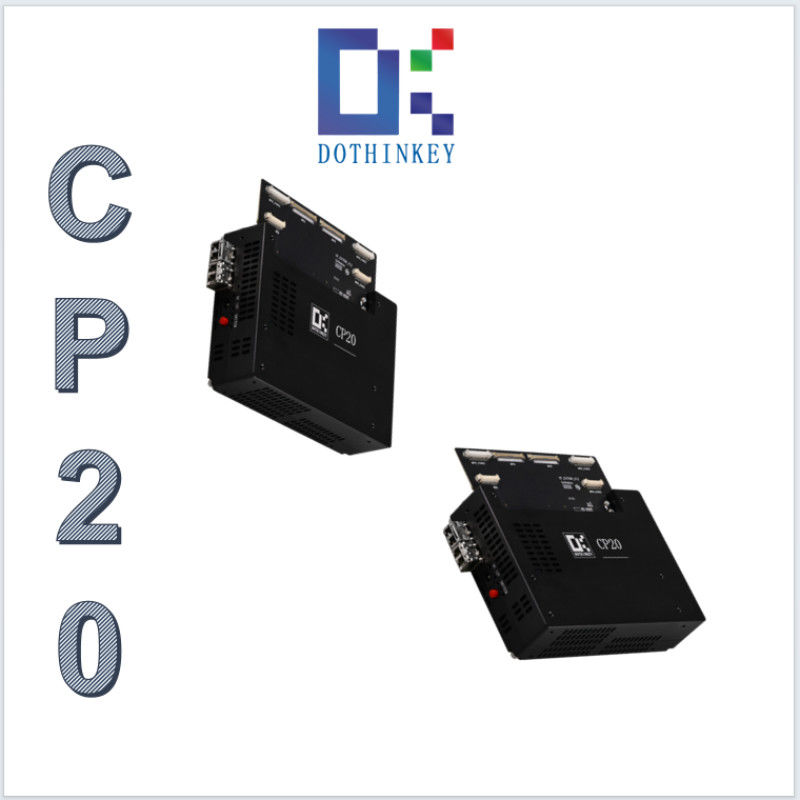

CP20 Frame Grabber Board với SPI 20MHz và Bồi thường Kelvin

Đặc điểm:

1. Giao diện hình ảnh MIPI D/C-PHY kép
Thu thập hình ảnh tốc độ cao hai kênh phù hợp với các tiêu chuẩn MIPI D-PHY và C-PHY, hỗ trợ tích hợp liền mạch với các cảm biến hình ảnh tiên tiến.
2. 2×5 Cảm biến có thể lập trình nguồn cung cấp điện
10 đường ray điện áp có thể cấu hình độc lập (ví dụ: 2,2V, 1,8V) để tùy chỉnh công suất cảm biến chính xác, cho phép tương thích đa cảm biến.
3. Khám phá dòng điện đa quy mô (mA/μA/nA)
đo lường dòng điện chính xác cao trên các phạm vi milliampere, microampere và nanoampere, lý tưởng cho đặc điểm cảm biến cực thấp.
4. 66-Channel Open/Short (OS) Test Matrix
Xác nhận kết nối toàn diện với 66 kênh thử nghiệm, đảm bảo tính toàn vẹn tín hiệu trong mảng cảm biến mật độ cao.
5. Cấu hình ID sản phẩm động
Chương trình nhận dạng thiết bị trên máy bay để truy xuất nguồn gốc và quản lý cấp hệ thống trong môi trường sản xuất tự động.
6. Analog Measurement Interface (Đối diện đo lường tương tự)
Đầu vào trực tiếp cho tín hiệu tương tự bên ngoài (tăng suất / dòng điện), tạo điều kiện cho chẩn đoán phụ trợ và giám sát tham số môi trường.
7. Giám sát đường sắt điện thời gian thực
đo điện áp liên tục trên đường ray cấp cảm biến với độ chính xác ± 0,5%, quan trọng đối với sự ổn định trong các ứng dụng quan trọng.
8Công nghệ bù Kelvin từ xa
Trả thù kháng cự đường dây hoạt động thông qua cảm biến Kelvin 4 dây, loại bỏ lỗi giảm điện áp trong việc cung cấp điện từ xa.

Sơ đồ:

Kích thước:

CP20 Thông số kỹ thuật sản phẩm:
