Nguồn gốc:
Shenzhen Trung Quốc
Hàng hiệu:
Dothinkey
Chứng nhận:
CE
Số mô hình:

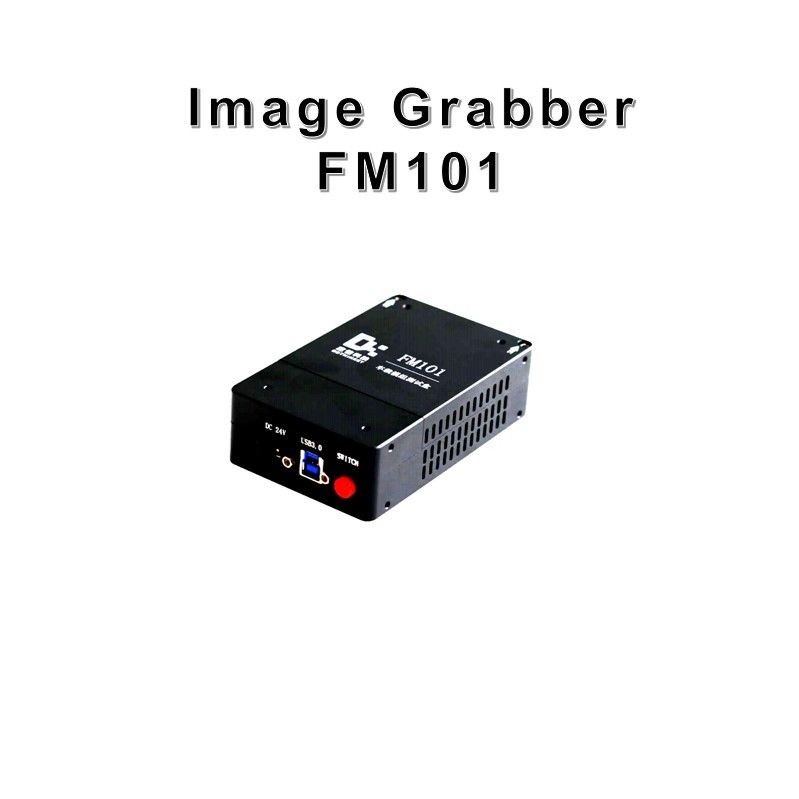

FM101
Hình ảnh ô tô 5Gbps: Chuẩn đoán nội bộ và giải pháp thử nghiệm AA
Đặc điểm của hệ thống thử nghiệm mô-đun ô tô FM101
Giải pháp kiểm tra bằng một camera
Hỗ trợ cả FAKRA đồng trục (một đầu) và giao diện khác biệt STP
Được thiết kế đặc biệt cho xác nhận mô-đun máy ảnh ô tô
Giám sát và chẩn đoán toàn diện
Theo dõi tiêu thụ dòng điện theo thời gian thực
Đo và phân tích tốc độ khung hình
Báo cáo lỗi chi tiết:
• Lỗi khung hình
• Lỗi liên kết
• Lỗi giải mã
Quản lý hình ảnh và năng lượng nâng cao
Khả năng chụp và lưu trữ hình ảnh đầy đủ
Hỗ trợ tích hợp Power-over-Coax (POC):
• Phân phối nguồn cung cấp điện
• Đo điện áp
Cung cấp điện LED dành riêng cho các mô-đun chiếu sáng xe
Tùy chọn cấu hình linh hoạt
Các giải pháp tách tách có thể chọn
Tương thích với các tiêu chuẩn ô tô chính:
• MAXIM
• Tiêu chuẩn TI
Hỗ trợ hầu hết các mô-đun nối tiếp có sẵn trên thị trường
Phạm vi và độ chính xác nguồn điện có thể lập trình
| Phạm vi và độ chính xác nguồn điện có thể lập trình | |||||||
| Kênh | Phạm vi điện áp đầu ra | Đi trước đi. | Độ chính xác điện áp đầu ra không tải | Điện lượng đầu ra tối đa | Nghị quyết mua lại hiện tại | Độ chính xác thu thập hiện tại | Độ chính xác thu thập điện áp POC |
| CH1 CH2 |
0.8V-18V | 0.1V | 0.8V-6V :± 60mV 6V-18V :± 1% |
1A | 0.1mA | 0-0.05A :± 1,5mA 0.05A-1A :± 1% |
0.8V-6V :± 60mV 6V-18V :± 1% |
Mô tả chức năng giao diện
| 1 | Giao diện đầu ra năng lượng | Không cho phép thiết bị cung cấp điện bên ngoài! Nó được sử dụng để cung cấp điện cho ánh sáng bổ sung của mô-đun bên ngoài, độc lập với nguồn cung cấp điện POC và được kết nối.Khoảng cách PIN của đầu dây là 3.81mm |
| 2 | Giao diện mô-đun máy ảnh A | Cấu hình tiêu chuẩn mặc định: Giao diện đồng trục (COAX), đầu nối FAKRA, giao diện chống ngốc hình Z, màu xanh dương |
| 3 | Giao diện mô-đun camera B | Giao diện khác biệt (STP), sản phẩm hoàn thiện chỉ được dành riêng. Mô hình được khuyến cáo: D4S20G-400A5-Z, màu xanh (Z) Giao diện chống ngốc |
| 4 | Đèn chỉ số | Màu đỏ: Đèn chỉ số công suất Màu xanh: Đèn chỉ số tín hiệu |
| 5 | Giao diện cung cấp điện hộp thử nghiệm | Một giao diện cung cấp điện DC 24V/2.5A dành riêng cho hộp thử, được sử dụng để cung cấp điện làm việc cho hộp thử |
| 6 | Giao diện USB3.0 | Giao diện liên lạc USB3.0 |
| 7 | Chuyển đổi | Chuyển đổi nguồn bật/tắt hộp thử |
