Nguồn gốc:
Shenzhen Trung Quốc
Hàng hiệu:
Dothinkey
Chứng nhận:
CE
Số mô hình:

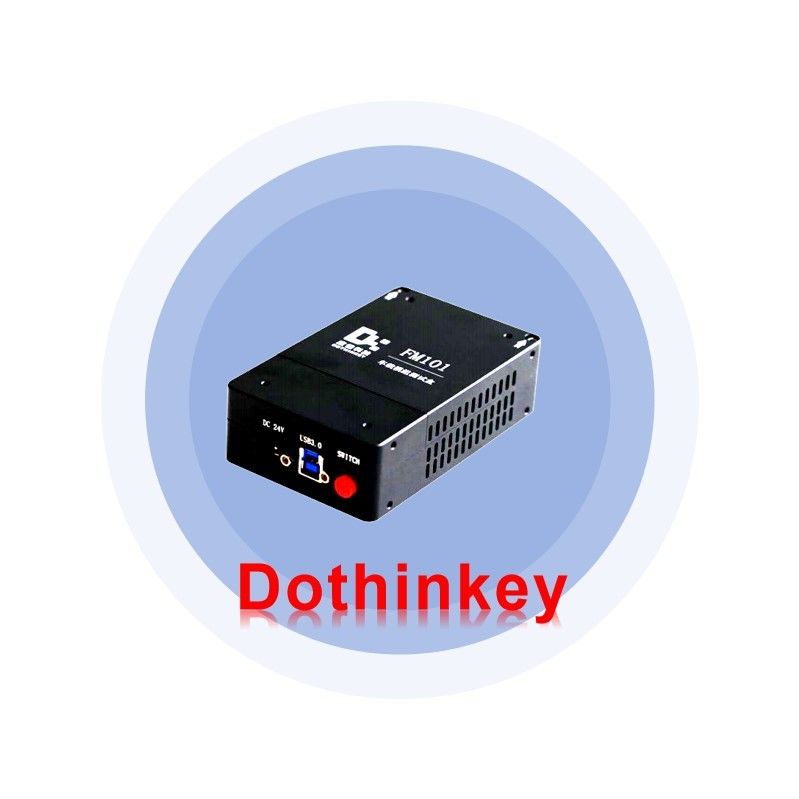

FM101
Ứng dụng tốc độ truyền hình 5Gbps cho phép đo tham số nội bộ gắn trên ô tô / thử nghiệm AA
1Bản đồ sơ đồ của kết nối giữa mô-đun MAXIM/TI serialiser solution gắn trên xe và FM101
2Biểu đồ phân bố giao diện
3Mô tả chức năng giao diện
| 1 | Giao diện đầu ra năng lượng | Không cho phép thiết bị cung cấp điện bên ngoài! Nó được sử dụng để cung cấp điện cho ánh sáng bổ sung của mô-đun bên ngoài, độc lập với nguồn cung cấp điện POC và được kết nối.Khoảng cách PIN của đầu dây là 3.81mm |
| 2 | Giao diện mô-đun máy ảnh A | Cấu hình tiêu chuẩn mặc định: Giao diện đồng trục (COAX), đầu nối FAKRA, giao diện chống ngốc hình Z, màu xanh dương |
| 3 | Giao diện mô-đun camera B | Giao diện khác biệt (STP), sản phẩm hoàn thiện chỉ được dành riêng. Mô hình được khuyến cáo: D4S20G-400A5-Z, màu xanh (Z) Giao diện chống ngốc |
| 4 | Đèn chỉ số | Màu đỏ: Đèn chỉ số công suất Màu xanh: Đèn chỉ số tín hiệu |
| 5 | Giao diện cung cấp điện hộp thử nghiệm | Một giao diện cung cấp điện DC 24V/2.5A dành riêng cho hộp thử, được sử dụng để cung cấp điện làm việc cho hộp thử |
| 6 | Giao diện USB3.0 | Giao diện liên lạc USB3.0 |
| 7 | Chuyển đổi | Chuyển đổi nguồn bật/tắt hộp thử |
