Dothinkey USB3.0 Series MIPI Capture Card DVP HISPI LVDS Và SPI Frame Grabber

Dothinkey USB3.0 Series Image Grabber hỗ trợ nhiều giao thức - MIPI, DVP, HISPI, LVDS và SPI

Sống sót.

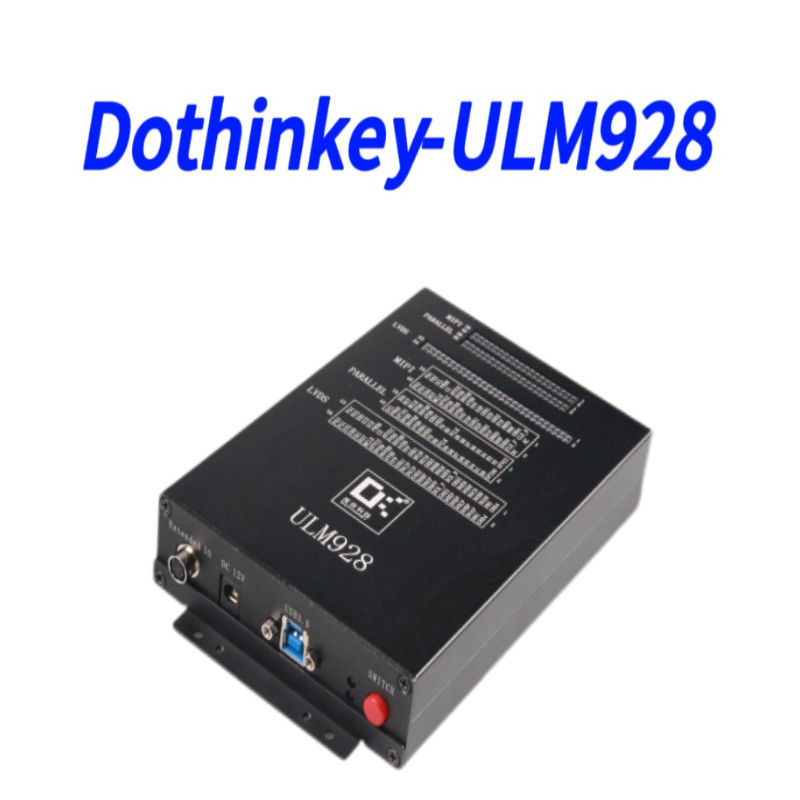

Máy chụp hình ULM928 là một giải pháp thử nghiệm linh hoạt được thiết kế để chụp hình ảnh hiệu suất cao và đánh giá cảm biến.bao gồm MIPI, DVP, HISPI, LVDS và SPI, làm cho nó lý tưởng cho việc thử nghiệm máy ảnh giám sát di động, ô tô và giám sát.

Các đặc điểm chính

• Chuyển dữ liệu tốc độ cao:USB 3.0 (5Gbps) đảm bảo xử lý hình ảnh nhanh chóng.

• Khả năng tương thích đa giao diện:Hỗ trợ MIPI (4 làn @ 1Gbps), LVDS (10 làn @ 600Mbps) và DVP (200MHz PCLK).

• Quản lý năng lượng chính xác:Năm kênh điện có thể lập trình với tiếng ồn thấp (tối đa 3,3V / 500mA) để cung cấp cảm biến.

• Khám phá hiện tại tiên tiến:Đo độ phân giải cao (10nA) để phân tích hiện tại chờ và động.

• Khám phá lỗi toàn diện:Kiểm tra mở / ngắn 45 kênh với ngưỡng thích nghi để chẩn đoán đáng tin cậy.

Ưu điểm

a. Được tối ưu hóa cho hình ảnh tốc độ cao với sự toàn vẹn tín hiệu mạnh mẽ.

b. Phân phối năng lượng linh hoạt (2.5V9V) để đáp ứng các yêu cầu cảm biến đa dạng.

c. Cần cải thiện độ chính xác thử nghiệm với các thiết lập điện áp / dòng có thể cấu hình.

d. Khả năng tương thích thiết bị rộng, đảm bảo xác nhận mô-đun hiệu quả.

Thông số kỹ thuật hình ảnh và truyền tải

1)Khả năng tương thích cảm biến

a.MCLK clock range-6 MHz ~ 99 MHz

b.MCLK độ chính xác đồng hồ-±0.1MHz

c.Phạm vi mức độ IO của cảm biến (sau DOVDD) -1.3V ~ 3.3V

d.Bộ băng thông LVDS-≥600Mbps/Lane

e.Số kênh dữ liệu LVDS:1/2/4/8/10Lane

f.MIPI băng thông-≥1Gbps/Lane

g.Số kênh dữ liệu MIPI-1/2/4Lane

h. tần số đồng hồ PCLK-200M HZ

i.Hỗ trợ định dạng hình ảnh-RGB565/YUV422RAW8/RAW10/RAW12

hỗ trợ định dạng RGB-RGB565

2) USB3.0 số

a. USB3.0 băng thông dữ liệu-5Gbps

3)Các chỉ số kỹ thuật của SENSOR I2C

a.Tỷ lệ giao tiếp I2C-100K/400K/1M
