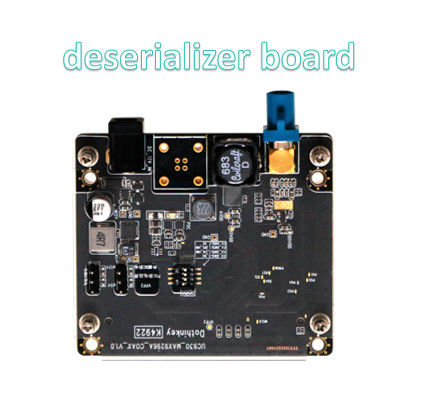

fpd liên kết iii deserializer MIPI

1Hệ thống cung cấp điện POC

Thẻ giải mã này sử dụngNguồn cung cấp điện VPP2là chế độ hoạt động mặc định. Trong chế độ này, không cần bộ điều hợp nguồn bên ngoài, vì nó có thể được cung cấp năng lượng trực tiếp thông qua hệ thống thử nghiệm, đơn giản hóa quy trình kết nối thiết bị.

Giải pháp cung cấp điện bên ngoài tùy chọn:

• Khi cung cấp điện độc lập là cần thiết, xin vui lòng sử dụng mộtBộ điều hợp điện 12V/1A DCđược kết nối với ổ cắm DC trên máy.

• Chọn điện áp đầu ra thông qua nắp jumper trên tàu:

  • Vị trí A:12V đầu ra DC

  • Vị trí B:Điện thoại 5V DC

• Lưu ý: Đảm bảo hệ thống được tắt trước khi chuyển đổi chế độ năng lượng để tránh rủi ro mạch ngắn.

2.Thông số kỹ thuật năng lượng chip lõi

Chip giải mã MAX9296A đòi hỏi chính xácbốn nguồn điện độc lập, tất cả phải được cung cấp bởi hộp thử và tuân thủ nghiêm ngặt các thông số sau:

Yêu cầu hoạt động quan trọng:

• Kiểm tra tất cả các điện áp nguồn cung cấp với một đồng hồ đa số trước khi bật.

• Không điều chỉnh các bộ bật năng lượng trong khi hệ thống đang chạy.

• Điện áp vượt quá giới hạn có thể gây tổn thương vĩnh viễn cho chip.

3.Thông số kỹ thuật giao diện

Hội đồng quản trị áp dụng một giải pháp kết nối cấp công nghiệp:

• Giao diện vật lý: 44 pin hai hàng đầu pin (2.54mm tiêu chuẩn pitch)

• Giao thức tín hiệu: Hoàn toàn phù hợp với tiêu chuẩn MIPI CSI-2

• Thiết bị tương thích: Thích hợp cho toàn bộ các sản phẩm hộp thử nghiệm của chúng tôi

• Thiết kế bảo vệ:

  • Đánh giá bảo vệ ESD: ±8kV xả tiếp xúc

  • Đinh bọc vàng đảm bảo độ tin cậy liên lạc lâu dài
