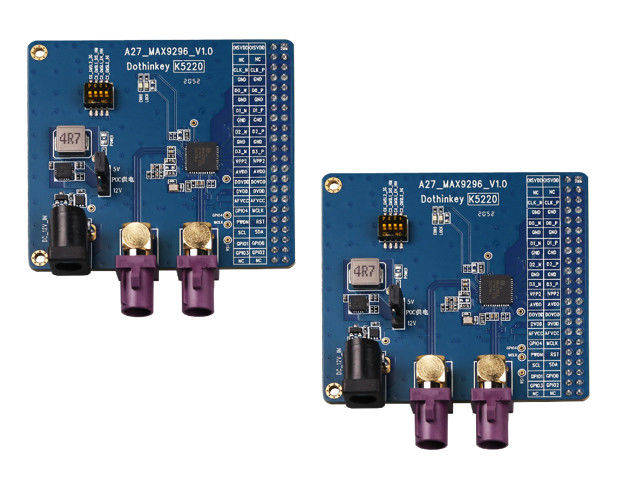

fpd liên kết iii deserializer MIPI

1. Chương trình cung cấp điện POC Cung cấp điện hai chế độ (có thể chọn thông qua J6): Cung cấp điện ổ cắm DC: Cần một bộ điều hợp điện 12V / 1A bên ngoài.Chọn đầu ra 12V hoặc 5V thông qua máy phóng J5 (được đặt thành 5V theo mặc định tại nhà máy để ngăn chặn mô-đun đang được thử nghiệm bị đốt cháy). Nguồn cung cấp điện của buồng thử nghiệm: Không cần nguồn cung cấp điện bên ngoài, và nguồn cung cấp điện trực tiếp từ hộp thử nghiệm.Hộp thử UC930 hỗ trợ đầu ra điều chỉnh từ 4V đến 18V.

2. MAX9296 yêu cầu nguồn cung cấp điện chip Bốn nguồn cung cấp điện được yêu cầu từ buồng thử nghiệm: AFVCC & DVDD: cố định 1.2V (cần được khóa bởi cấu hình AP).8V (các cấu hình AP bị khóa). DOVDD: Hỗ trợ điều chỉnh linh hoạt 1.8V ∼3.3V. Lưu ý: Xác nhận cấu hình điện áp trước khi bật để tránh hư hỏng chip.

3. Mô tả API Được lưu trữ 2,54mm pitch 44PIN pin hai hàng, tương thích với giao diện hộp thử MIPI tiêu chuẩn.

4. MAX9296 Lưu ý về tính tương thích Về mặt lý thuyết, GMSL1/GMSL2 nhiều trình phân loại được hỗ trợ, nhưng nhóm tham số đăng ký tương ứng cần phải được cấu hình theo mô hình ghép nối.

5. DIP chuyển đổi sử dụng thông số kỹ thuật 4-vị trí độc lập DIP chuyển đổi: Mỗi người tương ứng với một chức năng phần cứng. Quy tắc: Chỉ một người được phép được thiết lập ON tại một thời điểm. Sau khi sửa đổi,Bạn cần phải bật nó lại để có hiệu lực.
