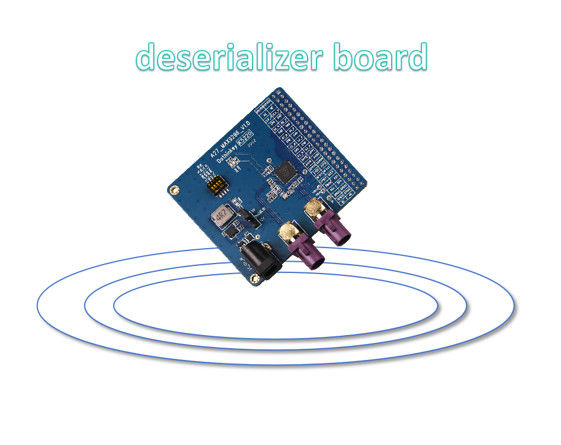

Bảng TI MIPI

1. Tùy chọn cung cấp điện POC

• Hai chế độ (được chọn bởi J6):

  • DC Socket:

    • Cần bên ngoàiBộ chuyển đổi 12V/1A.

    • Sử dụngJ5để chọn12V hoặc 5Vđối với POC power (thông mặc định của nhà máy:5Vđể bảo vệ các mô-đun khách hàng).

  • Nguồn cung cấp điện hộp thử nghiệm:

    • Không cần bộ điều hợp bên ngoài.

    • Điện áp POC được cấu hình thông quaCài đặt AP(J5 vô hiệu hóa).

    • Đối vớiHộp thử UC930, phạm vi POC:4V18V.

2. MAX9296 Chip nguồn cung cấp năng lượng

• Bốn đường ray truyền động (phải được cung cấp bằng hộp thử):

  • AFVCC & DVDD:Cài đặt tại1.2V(cài đặt AP).

  • AVDD:Cài đặt tại1.8V(cài đặt AP).

  • DOVDD:Điều chỉnh (1.8V3Vkhi cần thiết).

• Cảnh báo:Đảm bảo điện áp được đặt đúngtrước khi bật điệnđể tránh tổn thương chip.

3. Giao diện

• 44 pin hai hàng tiêu đề (2.54mm pitch)cho khả năng tương thích giao diện MIPI với các hộp thử nghiệm.

4. MAX9296 Dễ dàng ghép nối

• Hỗ trợMáy phân loại GMSL1/GMSL2nhưng đòi hỏicấu hình đăng ký khác nhaucho mỗi mô hình trình phân loại.

5. Cấu hình DIP Switch

• Chuyển đổi DIP 4-in-1:Mỗi công tắc điều khiển một chức năng phần cứng độc đáo.

• Quy tắc:

  • Chỉmột công tắccó thể được thiết lập choONmột lúc.

  • Lấy điện lại.sau khi thay đổi cài đặt DIP để thay đổi có hiệu lực.

Các khuyến nghị chính:

• Xác minhYêu cầu điện áp POCcủa mô-đun đang được thử nghiệm trước khi chọn chế độ năng lượng.

• Kiểm tra lạiMAX9296 cài đặt đường sắt động lựctrong cấu hình AP để ngăn ngừa thiệt hại.

• Thực hiện theo hướng dẫn chuyển đổi DIP để tránh xung đột trong khởi tạo đăng ký.
