GMsl deserializer MIPI

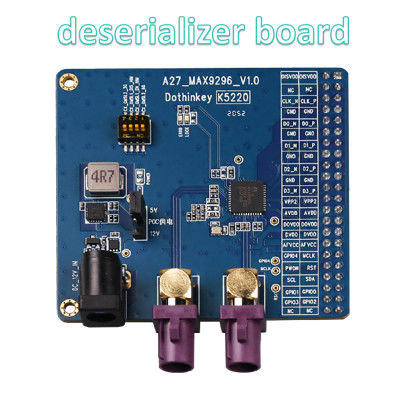

(1) Về nguồn cung cấp điện POC: Bảng giải mã có thể sử dụng hai chế độ cung cấp điện của ổ cắm DC hoặc hộp thử nghiệm cho nguồn cung cấp điện POC (được chọn bởi J6), trong đó khi nguồn cung cấp điện ổ cắm DC được chọn,bảng giải mã cần kết nối một bộ điều hợp điện 12V / 1A bên ngoài riêng biệt, và sau đó chọn 12V hoặc 5V như nguồn điện POC thông qua J5; Khi chọn nguồn điện cho buồng thử nghiệm,bảng giải mã không yêu cầu nguồn cung cấp điện bên ngoài riêng biệt và có thể được cấu hình để cung cấp năng lượng cho POC thông qua cấu hình AP (trong trường hợp này, nắp nhảy J5 thất bại), và cho buồng thử UC930, phạm vi cung cấp POC có thể được thiết lập từ 4V đến 18V. Vị trí của J5 và J6 được hiển thị trong hình dưới đây,cài đặt mặc định của chúng tôi là đầu ra 5V của ổ cắm DC (để không đốt cháy các mô-đun khách hàng), người dùng nên chọn nguồn cung cấp điện POC phù hợp theo yêu cầu nguồn cung cấp điện thực tế của mô-đun đang được thử nghiệm trước khi sử dụng.

(2) Về nguồn cung cấp năng lượng của chip bảng giải mã: chip MAX9296 trên bảng giải mã này cần phải được thiết lập bên ngoài với bốn nguồn cung cấp năng lượng,và bốn nguồn cung cấp điện phải được cung cấp bởi hộp thử nghiệm, trong đó AFVCC và DVDD phải được cố định ở 1.2V ở đầu AP, AVDD phải được cố định ở 1.8V ở đầu AP, DOVDD phải được thiết lập trong phạm vi 1.8-3.3V khi cần thiết,nếu có các thiết lập điện áp khác trong APTrước khi vẽ, nó phải được đảm bảo rằng điện áp của các kênh này không được đặt vào phạm vi chỉ định để tránh thiệt hại cho chip MAX9296.

(3) Về giao diện: Bảng giải mã đã dành riêng một tiêu đề pin 44PIN hai hàng pitch 2,54mm để kết nối với giao diện MIPI tiêu chuẩn của các sản phẩm hộp thử nghiệm của chúng tôi.

(4) Về MAX9296: Theo thông tin chính thức, MAX9296 về mặt lý thuyết có thể được ghép nối với một loạt các GMSL1 / GMSL2, và khi ghép nối với các GMSL khác nhau,Các nhóm tham số đăng ký khác nhau cần phải được cấu hình.

(5) Về công tắc DIP: Công tắc DIP của bảng giải mã là một công tắc DIP 4-in-1, mỗi công tắc đại diện cho một cài đặt phần cứng độc lập,mỗi thiết lập phần cứng tương ứng với một chức năng đặc biệt của thiết lập đăng ký khởi tạo bật điện, chỉ một bit DIP được phép đặt vào vị trí "ON" tại một thời điểm, và sau khi mỗi bit DIP được đặt, bảng giải mã cần phải được bật lại để thiết lập này có hiệu lực.
