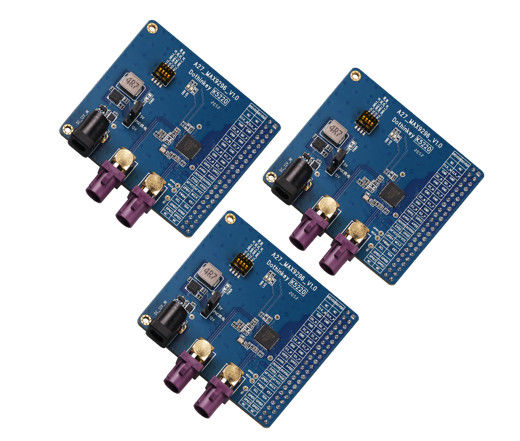

bảng cảm biến hình ảnh MIPI

(1) Về nguồn cung cấp điện POC: Thẻ giải mã này có thể sử dụng hai chế độ cung cấp điện của ổ cắm DC hoặc hộp thử nghiệm cho nguồn cung cấp điện POC (được chọn bởi J6), trong đó khi nguồn cung cấp điện ổ cắm DC được chọn,bảng giải mã cần được kết nối với bộ điều hợp điện 12V / 1A bên ngoài riêng biệt, và sau đó chọn 12V hoặc 5V như nguồn cung cấp điện POC thông qua J5; Khi chọn nguồn cung cấp điện của hộp thử nghiệm, bảng giải mã không cần nguồn cung cấp điện bên ngoài riêng biệt,và có thể được cấu hình để cung cấp năng lượng cho POC thông qua cấu hình AP (vào thời điểm này, nắp nhảy J5 thất bại), và đối với hộp thử UC930, phạm vi cung cấp điện POC có thể được thiết lập từ 4V đến 18V. Vị trí của J5 và J6 được hiển thị trong hình sau,cài đặt mặc định của chúng tôi là 5V đầu ra của ghế DC (để tránh đốt cháy ra mô-đun khách hàng), người dùng nên chọn nguồn cung cấp điện POC phù hợp theo nhu cầu cung cấp điện thực tế của mô-đun đang được thử nghiệm trước khi sử dụng.Chip MAX9296 trên bảng giải mã này cần phải được cung cấp bên ngoài với bốn nguồn cung cấp điện, và bốn nguồn điện phải được cung cấp bởi hộp thử nghiệm, trong đó AFVCC và DVDD phải được cố định ở 1,2V ở đầu AP, AVDD phải được cố định ở 1,8V ở đầu AP,DOVDD phải được thiết lập trong phạm vi 1.8-3.3V khi cần thiết, nếu có các thiết lập điện áp khác trong AP, xin vui lòng bỏ qua.cần phải đảm bảo rằng các thiết lập điện áp của các kênh này không vượt quá phạm vi được chỉ định để tránh hư hỏng chip MAX9296.

(3) Về giao diện: Bảng giải mã này dành giao diện tiêu đề chân 44PIN hai hàng, độ cao 2,54mm để kết nối với giao diện MIPI tiêu chuẩn của các sản phẩm hộp thử nghiệm của chúng tôi.

(4)Về MAX9296: theo thông tin chính thức, max9296 có thể được ghép nối với một loạt các máy gmsl1/gmsl2, và khi ghép nối với các máy gmsl khác nhau,Các nhóm tham số đăng ký khác nhau cần phải được cấu hình.

(5) Về công tắc DIP: Công tắc DIP của bảng giải mã là một công tắc DIP bốn trong một, mỗi một đại diện cho một thiết lập phần cứng độc lập,mỗi thiết lập phần cứng tương ứng với một chức năng đặc biệt của việc khởi động bật hoạt động thiết lập sổ đăng ký, mỗi khi chỉ có một trong các bit DIP được phép quay số vào phía "ON", và sau khi mỗi bit DIP được đặt, bảng giải mã cần phải được bật lại để cài đặt này có hiệu lực.
