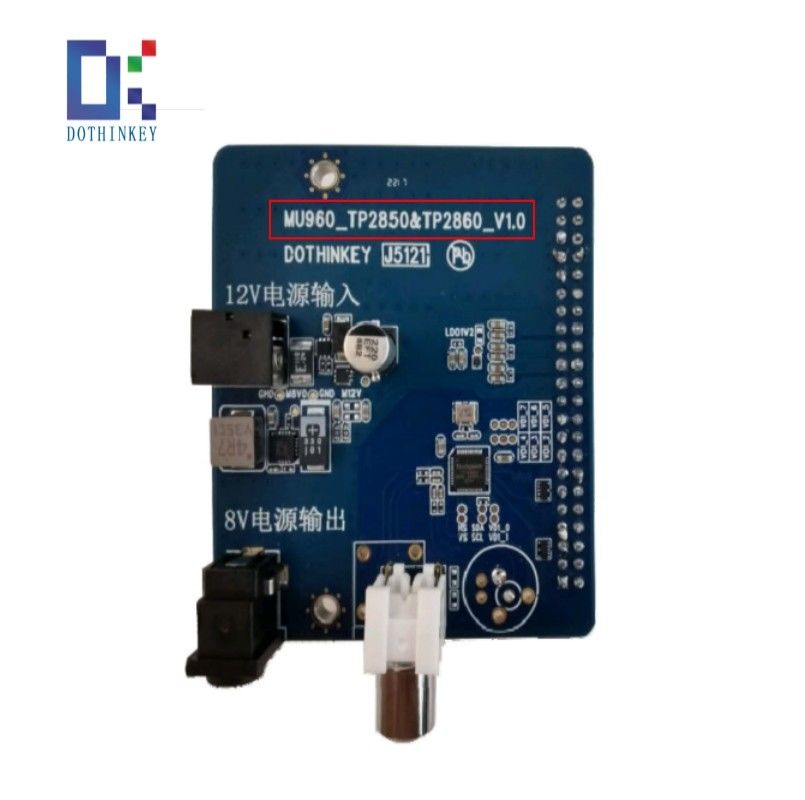

Thang máy lấy khung mô-đun xe ô tô Thang máy khử dịch ô tô MU960_TP2860

Đề xuất của các nhà sản xuất sản phẩm

1. Đặc điểm:

1) Hỗ trợ giải mã các mô-đun loại AHD / TVI, phù hợp với các giải pháp giải mã mô-đun ô tô;

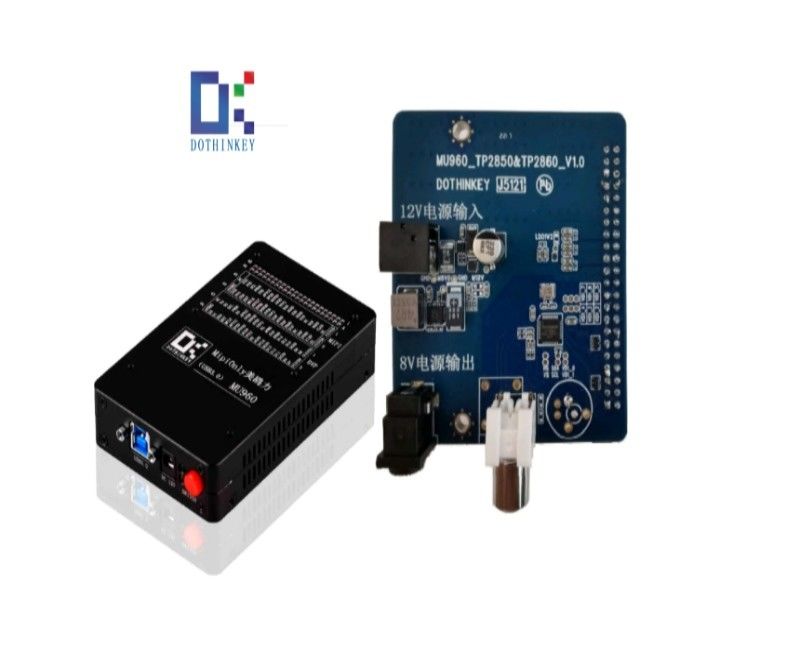

2) Khả năng phát ra tín hiệu MIPI, kết hợp với máy thu hình ảnh MU960/UC930 để đạt được hình ảnh của mô-đun ô tô.

2. Chi tiết:

3. Lưu ý trước khi sử dụng:
1) Đối với nguồn cung cấp điện POC: nguồn cung cấp điện POC của deserializer này được chuyển đổi từ nguồn cung cấp điện 12V bên ngoài sang điện áp hoạt động 8V thông qua ổ cắm DC,do đó, deserializer yêu cầu một bộ điều hợp điện 12V / 1A bên ngoài riêng biệt.
2) Đối với nguồn cung cấp điện của chip deserializer: chip TP2860 trên deserializer này đòi hỏi ba nguồn cung cấp điện bên ngoài.và AVDD của máy chụp hình ảnh. DVDD phải được cấu hình thành 1.2V, DOVDD có thể được cấu hình thành 1.8V hoặc 3.3V, AVDD phải được cấu hình thành 3.3V. Trước khi hoạt động,cần phải đảm bảo rằng tất cả các thiết lập điện áp không vượt quá phạm vi được chỉ định để tránh làm hỏng chip TP2860.
3) Về giao diện: deserializer này dành một khoảng cách 2,54mm, hai hàng giao diện chân 44PIN để phù hợp với giao diện MIPI tiêu chuẩn của công ty chúng tôi cho các máy chụp hình ảnh,và một đầu nối đồng trục RCA để kết nối các mô-đun thử nghiệm.

4Mô tả giao diện bảng deserializer:
