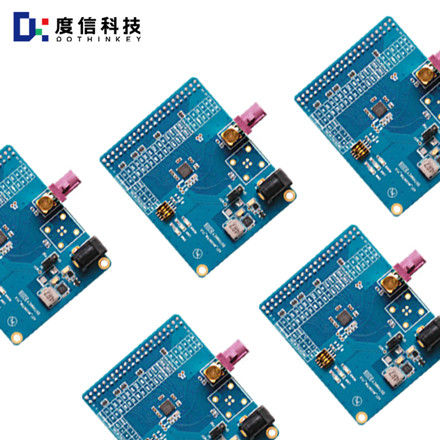

Fpd Liên kết III Deserializer A27_MAX96706

Fpd liên kết iii deserializer A27_MAX96706

Áp dụng bảng Deserializer công nghiệp trong thử nghiệm mô-đun camera điện thoại di động.

1Vai trò quan trọng trong quá trình thử nghiệm
Chuyển đổi giao thức: tín hiệu khác biệt tốc độ cao từ các mô-đun máy ảnh điện thoại di động (ví dụ:MIPI CSI-2 giao diện) cần phải được chuyển đổi thành tín hiệu USB hoặc Ethernet bởi bảng Deserializer để xử lý bởi thiết bị thử nghiệm (eVí dụ, Dothinkey's Image Grabber GQ4 hỗ trợ giao diện D / C-PHY, cho phép kiểm tra đồng bộ bốn camera thông qua truyền quang.
Phân tích chất lượng hình ảnh: Sau khi bảng Deserializer chuyển đổi dữ liệu RAW thành hình ảnh có thể hiển thị, phần mềm thử nghiệm (ví dụ: Imatest) phân tích các thông số như độ phân giải, tiếng ồn, biến dạng, v.v.để đảm bảo rằng mô-đun tuân thủ các tiêu chuẩn như ISO 12233 và ISO 15739.
Kiểm tra tính tương thích giao thức: Đối với các giao thức mới (ví dụ: CPHY V3.0), các bảng Deserializer cần xác minh sự ổn định liên lạc giữa mô-đun và máy chủ.Dothinkey nâng cấp phần mềm FPGA để hỗ trợ chế độ LRTE CPHY và giải quyết vấn đề truyền dẫn do tín hiệu LP tần số cao.

2. Các kịch bản thử nghiệm điển hình
Thử nghiệm máy ảnh 3D: Đối với các mô-đun ánh sáng có cấu trúc hoặc ToF, bảng Deserializer cần xử lý tín hiệu điều khiển laser (ví dụ:VP20 Image Grabber hỗ trợ đo lường dòng quang cấp nA) và dữ liệu tiếp nhận hình ảnh để đảm bảo độ chính xác hình ảnh 3D.
Kiểm tra mô-đun có độ phân giải cao: Ví dụ, bảng Deserializer hỗ trợ độ phân giải 8K (ví dụ:RK3588 bảng cốt lõi công nghiệp) có thể xử lý 4320P luồng video trong thời gian thực để xác minh hiệu suất băng thông của mô-đun.
Thử nghiệm hợp tác đa máy ảnh: Bảng Deserializer cần xử lý dữ liệu từ nhiều máy ảnh đồng bộ để đảm bảo rằng việc khâu hình ảnh hoặc hình ảnh nổi hoạt động đúng cách.

3. Tích hợp với các sản phẩm Dothinkey
Chức năng giải mã tích hợp với Image Grabber: Dothinkey's Image Grabber (ví dụ UC930) có một chip FPGA và ASIC tích hợp, hỗ trợ chuyển đổi tự động của giao diện MIPI CSI-2 và DVP,và đầu ra dữ liệu được xử lý qua USB3.0.
Điều chỉnh giao thức linh hoạt: Dothinkey nhanh chóng thích nghi các chức năng mới, chẳng hạn như chế độ LRTE CPHY, với các yêu cầu giao thức của các nhà sản xuất cảm biến khác nhau bằng cách nâng cấp logic FPGA.

Bảng Deserializer công nghiệp là thành phần cốt lõi của thử nghiệm mô-đun máy ảnh điện thoại di động, bao gồm chuyển đổi giao thức (ví dụ: MIPI CSI-2 sang USB), giải mã dữ liệu (ví dụ:RAW sang RGB) và tối ưu hóa tín hiệu (e.g. lọc tiếng ồn).

Dothinkey và các nhà cung cấp khác sử dụng công nghệ FPGA để nhận ra sự thích nghi giao thức linh hoạt và hỗ trợ độ phân giải cao,thử nghiệm cộng tác đa camera để đáp ứng nhu cầu sản xuất hàng loạt trong thiết bị điện tử tiêu dùng, điện tử ô tô và các lĩnh vực khác. khi lựa chọn một bảng Deserializer, nó là cần thiết để chọn một bảng Deserializer với giao diện tương ứng,băng thông và khả năng xử lý theo các kịch bản thử nghiệm (eVí dụ: máy ảnh 3D, video 8K) và các yêu cầu giao thức (ví dụ: CPHY LRTE).
