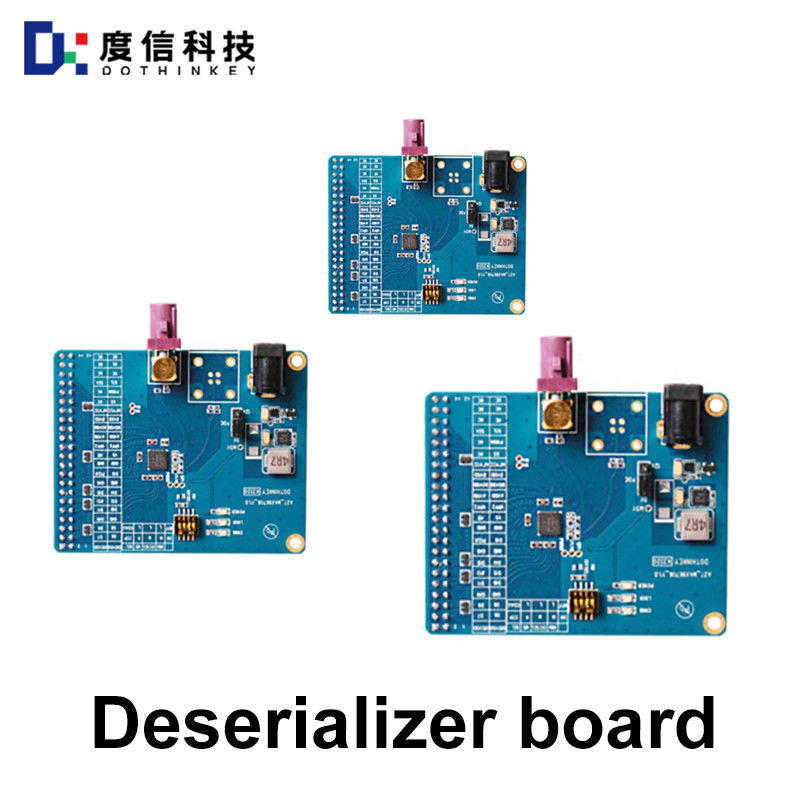

Deserializer Boards Dothinkey sản xuất

Deserializer Boards Dothinkey sản xuất

Industrial Deserializer board là một thiết bị xử lý tín hiệu, chủ yếu được sử dụng để chuyển đổi tín hiệu dữ liệu thô từ cảm biến hoặc máy ảnh thành hình ảnh có thể giải quyết hoặc lệnh điều khiển,được sử dụng rộng rãi trong lĩnh vực thị giác máyCác chức năng cốt lõi của nó bao gồm chuyển đổi giao thức (ví dụ: MIPI CSI-2, LVDS), giải mã dữ liệu (ví dụ: hình ảnh RAW,định dạng nén) và điều kiện tín hiệu (eSau đây là một lời giải thích về các nguyên tắc kỹ thuật, kịch bản ứng dụng và các trường hợp điển hình:
I. Nguyên tắc kỹ thuật và chức năng của các bảng Deserializer công nghiệp
1Phân tích và chuyển đổi giao thức tín hiệu
Loại tín hiệu đầu vào: Bảng Deserializer thường nhận tín hiệu khác biệt (ví dụ: chế độ HS của MIPI CSI-2) hoặc tín hiệu song song (ví dụ: giao diện DVP), chứa dữ liệu hình ảnh thô (ví dụ:định dạng RAW) hoặc lệnh điều khiển đầu ra từ các mô-đun máy ảnh.
Xử lý giao thức: Ví dụ, đối với giao thức MIPI CSI-2, bảng Deserializer cần xử lý cấu trúc nhiều lớp của nó (mảng ứng dụng, lớp giao thức, lớp vật lý),bao gồm cả gói dữ liệu / giải gói, sửa lỗi (ví dụ, CRC) và quản lý kênh. Hãy lấy Dothinkey's Image Grabber làm ví dụ, nó nhận ra sự hỗ trợ của chế độ CPHY LRTE thông qua FPGA,giải quyết vấn đề mà chip đặc biệt truyền thống không thể sản xuất hình ảnh do sự hạn chế của phiên bản giao thức.
Giao diện đầu ra: Dữ liệu giải mã được truyền đến máy tính hoặc máy tính chủ thông qua USB3.0, GigE Vision hoặc giao diện HDMI, hỗ trợ phân tích hoặc lưu trữ hình ảnh thời gian thực.

2. Mã hóa dữ liệu và xử lý hình ảnh
Mã hóa hình ảnh RAW: Dữ liệu RAW (ví dụ định dạng Bayer) xuất ra từ mô-đun máy ảnh cần được chuyển đổi sang định dạng hình ảnh tiêu chuẩn (ví dụ RGB,YUV) thông qua bảng Deserializer để phân tích sau đóVí dụ, Image Grabber UC930 của Dothinkey hỗ trợ phát hiện dòng điện chính xác cao (ít nhất 10nA) và chuyển dữ liệu được xử lý qua giao diện USB3.0.
Xử lý định dạng nén: Một số bảng Deserializer hỗ trợ giải mã thời gian thực của H.264, H.265 và các mã hóa video khác, phù hợp với các kịch bản đòi hỏi luồng video độ phân giải cao (ví dụ: giám sát 8K).

3. Điều kiện tín hiệu và tối ưu hóa
lọc tiếng ồn: Giảm nhiễu tín hiệu thông qua mạch phần cứng hoặc thuật toán xử lý tín hiệu kỹ thuật số (DSP) để cải thiện chất lượng hình ảnh.
Định hướng thời gian: Đảm bảo truyền đồng bộ dữ liệu đa kênh (ví dụ, các mô-đun đa camera) để tránh sự sai đường hình ảnh.
