DVP PCLK HSYNC Image Sensor Board Dothinkey Decoder Board

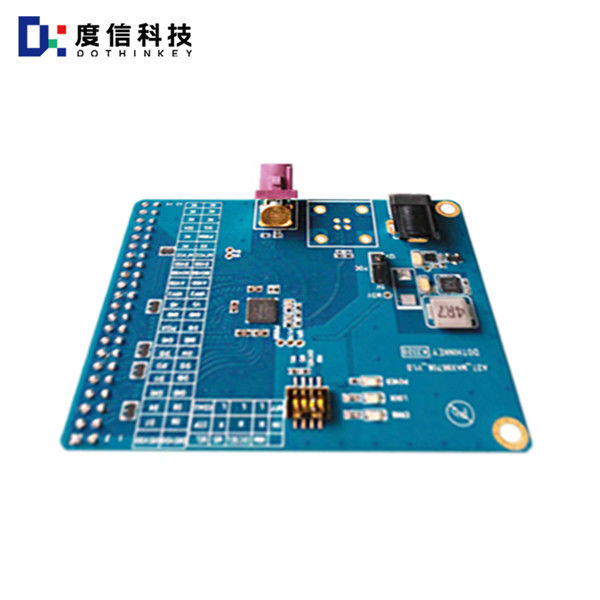

Bảng cảm biến hình ảnh A27_MAX96706

Dothinkey's A27_MAX96706 decoder board supports DVP signal output and works with Dothinkey's MU960/UC930 Image Grabber to realize the image acquisition and data burning function of in-vehicle camera module.

DVP output là gì?

DVP (Digital Video Port) là một giao diện đầu ra cảm biến truyền thống với chế độ đầu ra song song, chiều rộng bit dữ liệu của giao diện DVP có thể là 8bit, 10bit, 12bit, hoặc 16bit, sử dụng các tín hiệu cấp CMOS,và tốc độ tối đa là khoảng 96MHz..Tỷ lệ tối đa là khoảng 96MHz.

Các tín hiệu chính của giao diện DVP bao gồm:
PCLK (Pixel Clock): Pixel clock, mỗi clock tương ứng với một dữ liệu pixel.
HSYNC (Horizontal Synchronization): Tín hiệu đồng bộ hóa đường dây, được sử dụng để kiểm soát việc truyền dữ liệu của mỗi đường dây.
VSYNC (Vertical Synchronization): tín hiệu đồng bộ hóa khung, được sử dụng để kiểm soát việc truyền dữ liệu của mỗi khung.
DATA: pixel data, exact bit width depends on ISP or baseband support.

Characteristics of the DVP interface include:
Parallel output: DVP sử dụng truyền song song, chậm hơn và có băng thông thấp hơn.
CMOS level signals: CMOS level signals are used instead of differential signals.

Trong thực tế, giao diện DVP thường được sử dụng để kết nối cảm biến hình ảnh và chip xử lý hình ảnh (ISP) để truyền và xử lý dữ liệu video.chip ISP sẽ cung cấp một đầu vào đồng hồ bên ngoài (MCLK hoặc XCLK), và PLL bên trong cảm biến sẽ tính toán để tạo ra PCLK, tần số được xác định bởi kích thước, tốc độ khung hình và độ phân giải của hình ảnh.
