Bảng Deserializer Card Grabber đa chức năng

Bảng Deserializer đa chức năng

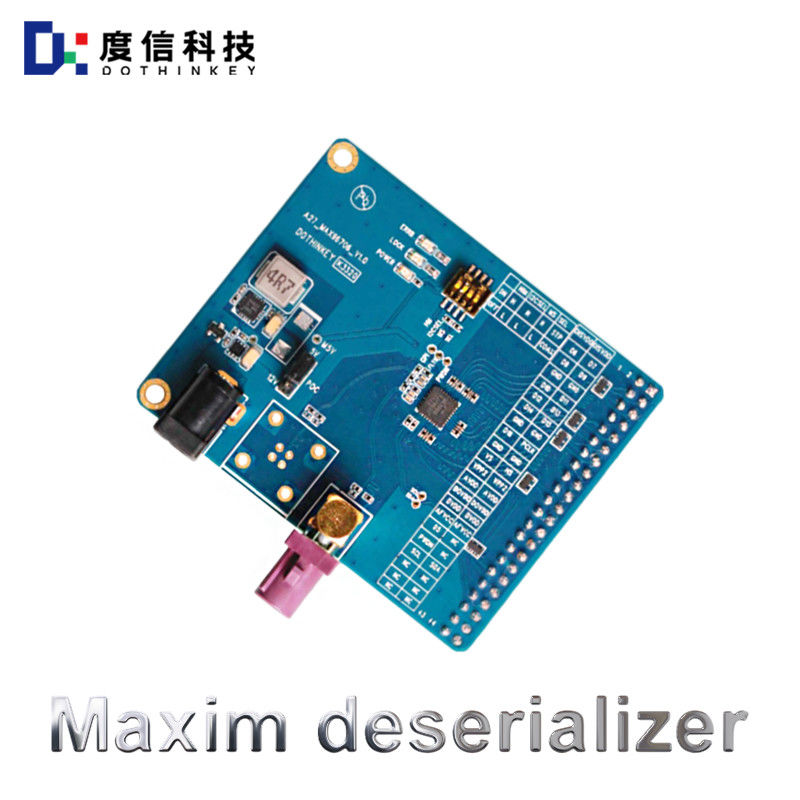

Dothinkey's A27 MAX96706 Multi-Function Deserializer Board

Phải đọc trước khi sử dụng:

Về nguồn cung cấp điện P0C: Bảng Deserializer này chỉ cung cấp SV và 12V hai điện áp cho người dùng để lựa chọn cho nguồn cung cấp điện POC,cài đặt mặc định của chúng tôi nhà máy cho cài đặt mặc định của chúng tôi nhà máy là SV đầu ra, người dùng phải sử dụng nắp trượt để chọn điện áp cung cấp điện phù hợp theo yêu cầu điện áp của mô-đun đang được thử nghiệm trước khi sử dụng, vui lòng liên hệ với chúng tôi để cài đặt nắp trượt.

nguồn cung cấp điện chip bảng Deserializer: MAX96706 cần nguồn cung cấp điện bên ngoài (IWDVDD, AVDD, DOVDD) trên bảng Deserializer này, nguồn cung cấp điện ba chiều phải được cung cấp bởi Image Grabber,trong đó DVDD và AVDD phải được gắn vào đầu cuối AP được đặt ở mức 1.8V DOVDD theo nhu cầu được thiết lập trong phạm vi 1,8-3,3V, hoạt động của bản đồ, bạn phải đảm bảo rằng các thiết lập điện áp không vượt quá giới hạn quy định,và các thiết lập điện áp của một số kênhCác thiết lập điện áp của các mạch khác nhau không nên vượt quá phạm vi chỉ định để tránh làm hỏng chip MAX96706.

Về giao diện: Bảng Deserializer này dành giao diện 2X22PIN DVP, dành riêng cho va chạm với các sản phẩm dòng MU960 hỗ trợ DVP.

Theo thông tin chính thức của MAX96706, MAX96706 về nguyên tắc được sử dụng để ghép nối với các máy phân phối hàng loạt MAX96705-MAX96711,và nó cũng có thể được sử dụng với các GMSL serializers khác để thực hiện hoạt động tương tác, nhưng có một số hạn chế cần lưu ý tại thời điểm này, trước khi sử dụng,người dùng nên tuân thủ các yêu cầu chính thức của bảng dữ liệu của các đối tác MAXM và trang web chính thức của các mẹo QA cẩn thận. thiết kế.

Mỗi khi các công tắc DIP của bảng Deserializer được thiết lập, bảng cần phải được tái cung cấp năng lượng để làm cho cài đặt hiện tại có hiệu lực.
